Механизмы стеклянных раздвижных дверей, перегородок

HANGING WHEEL SERIES

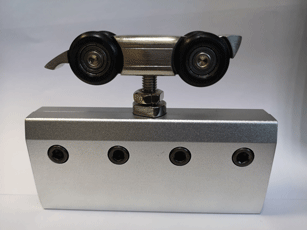

Механизмы стеклянной раздвижной двери. Модель Т-SL-20B

1

Механизмы раздвижных стеклянных дверей

Модель T-SL-20B

Описание модели Т-SL-20В

Комплект механизма предназначен для изготовления раздвижной стеклянной двери из стекла толщиной 10-12 мм. Стекло зажимается между двумя прижимными пластинами. В стекле делается одно технологическое отверстие.

Фиксатор позволяет зафиксировать дверь в крайнем открытом и закрытом положении.

Нагрузка на одну дверь до 80 кг.





Справочные данные механизмов раздвижных стеклянных дверей модели Т-SL-20В

  • шариковый подшипник
  • минимальная толщина стекла 10мм, максимальная 12мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок с вкладышами 8-12мм - 1 шт

Подробнее...

Механизмы стеклянной раздвижной двери. Модель Т-SL-01

2

Механизмы раздвижных стеклянных дверей

Модель T-SL-01

Описание модели Т-SL-01

Комплект механизма предназначен для изготовления раздвижной стеклянной двери из стекла толщиной 10-12 мм. Стекло зажимается между двумя прижимными пластинами. В стекле делается одно технологическое отверстие.

Фиксатор позволяет зафиксировать дверь в крайнем открытом и закрытом положении.

Нагрузка на одну дверь до 80 кг.







Справочные данные механизмов раздвижных стеклянных дверей модели Т-SL-01

  • шариковый подшипник
  • минимальная толщина стекла 10мм, максимальная 12мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок с вкладышами 8-12мм - 1 шт

Подробнее...

Механизмы стеклянной раздвижной двери. Модель Т-SL-W30

3

Механизмы раздвижных стеклянных дверей

Модель T-SL-W30

Описание модели Т-SL-W30

Комплект механизма предназначен для изготовления раздвижной стеклянной двери из стекла толщиной 10-12 мм. Стекло зажимается между двумя прижимными пластинами. В стекле делается одно технологическое отверстие.

Фиксатор позволяет зафиксировать дверь в крайнем открытом и закрытом положении.

Нагрузка на одну дверь до 80 кг.





Справочные данные механизмов раздвижных стеклянных дверей модели Т-SL-W30

  • шариковый подшипник
  • минимальная толщина стекла 10мм, максимальная 12мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок с вкладышами 8-12мм - 1 шт

Подробнее...

Механизмы стеклянной раздвижной двери. Модель 1478/1349/P80/A (Италия)

4

Механизмы стеклянных раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель 1478/1349/P80/A

Цвет направляющей матовый хром сатин



Описание модели 1478/1349/P80/A

Система раздвижной стеклянной двери с наружной алюминиевой направляющей. Характеризуется простыми линиями и разработана в сотрудничестве с архитектором Энрикой Лавеццари.

Система состоит из анодированного алюминиевого двойного профиля в различном цвете, который может быть приспособлен в установке на различной высоте и установленном внутри профилей доводчиком.





Справочные данные механизмов раздвижных стеклянных дверей модели 1478/1349/P80/A

  • шариковый подшипник
  • минимальная толщина стекла 8мм, максимальная 12мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • пластина закрепления к стеклу - 2 пары
  • декоративные накладки на пластины закрепления - 2шт
  • фиксатор каретки - 2шт
  • крепежная направляющая к стене 2м - 1шт
  • ходовая направляющая с декоративным покрытием матовый хром 2метра - 1шт
  • нижний поводок с вкладышами 8-12мм - 1 шт

Подробнее...

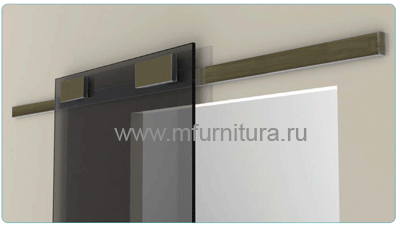

Механизмы стеклянной раздвижной двери. Модель 1478/1349/80Y с доводчиком (Италия)

5

Механизмы стеклянных раздвижных дверей

Модель 1478/1349/80YA с доводчиком

Цвет направляющей матовый хром сатин



Механизмы стеклянных раздвижных дверей

Модель 1478/1349/80YB с доводчиком

Цвет направляющей бронза



Описание модели 1478/1349/80Y с доводчиком

Инновационная система раздвижной стеклянной двери с наружной алюминиевой направляющей и новой запатентованной амортизирующей пневматической системой. Характеризуется простыми линиями и разработана в сотрудничестве с архитектором Энрикой Лавеццари.

Система состоит из анодированного алюминиевого двойного профиля в различном цвете, который может быть приспособлен в установке на различной высоте и установленном внутри профилей доводчиком.





Справочные данные механизмов раздвижных стеклянных дверей модели 1478/1349/80Y с доводчиком

  • шариковый подшипник
  • минимальная толщина стекла 8мм, максимальная 12мм
  • нагрузка 80 кг
  • рабочий ход доводчика на закрывание/открывание 120мм
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • пластина закрепления к стеклу - 2 пары
  • декоративные накладки на пластины закрепления в цвет направляющей - 2шт
  • доводчик каретки - 2шт
  • крепежная направляющая к стене 2м - 1шт
  • ходовая направляющая с декоративным покрытием матовый хром\бронза 2метра - 1шт
  • нижний поводок с вкладышами 8-12мм - 1 шт

Подробнее...

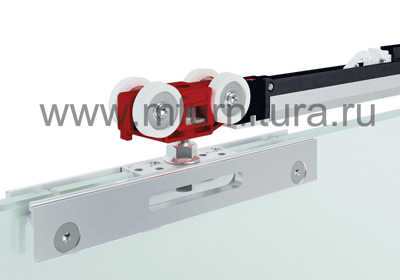

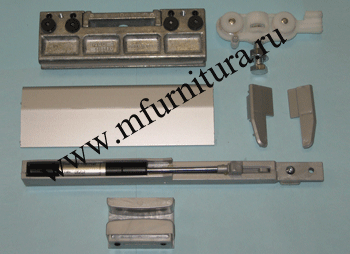

Механизмы стеклянной раздвижной двери. Модель K0311.5.01 с доводчиком (Италия)
6

Механизмы стеклянных раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель K0311.5.01 с доводчиком



Описание модели K0311.5.01 с доводчиком

Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).

Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.

Данная модель по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.

Стекло зажимается зажимами арт. 1724. В стекле нужно делать отверстия под зажимы.





Справочные данные механизмов раздвижных стеклянных дверей модели K0311.5.01 с доводчиком

  • шариковый подшипник
  • толщина стекла 8мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • доводчик каретки - 1шт
  • фиксатор амортизирующий - 1шт
  • нижний поводок - 1шт





Подробнее...

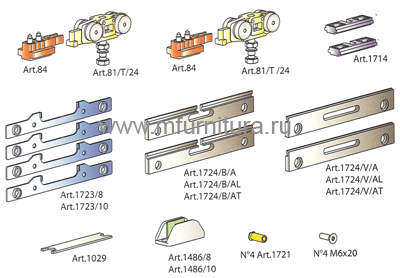

Механизмы стеклянной раздвижной двери. Модель 81/1724/8A с фиксатором (Италия)
7

Механизмы стеклянных раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель 81/1724/8А

Описание модели 81/1724/8A

Модель механизма для раздвижного стеклянного полотна с фиксатором.

Данная модель по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.

Стекло зажимается зажимами арт. 1724. В стекле нужно делать отверстия под зажимы.





Справочные данные механизмов раздвижных стеклянных дверей модели 81/1724/8А

  • шариковый подшипник
  • толщина стекла 8мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок с вкладышами 8-12мм - 1 шт



Подробнее...

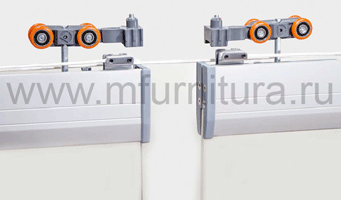

Механизмы стеклянной раздвижной двери. Модель 1375/1382/10/S (Италия)

Синхронного выдвижения

8

Механизмы стеклянных раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель 1375/1382/10/S

Описание модели 1375/1382/10/S

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные

стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Фиксатор позволяет зафиксировать дверь в крайнем закрытом положении.

Нагрузка на одну дверь до 100 кг. Толщина стекла 10мм.

Данная модель по желанию может комплектоваться направляющей арт. 1360. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 1357.

Стекло зажимается зажимами арт. 1382. В стекле нужно делать отверстия под зажимы.





Подробнее...

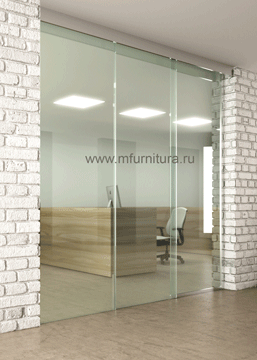

Механизмы стеклянной раздвижной двери. Модель 1716/98/2 (Италия)

Телескопического выдвижения

9

Механизмы раздвижных стеклянных дверей

Модель 1716/98/2





Описание модели 1716/98/2

Система телескопического выдвижения двух дверей. Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Фиксатор позволяет зафиксировать дверь в крайнем закрытом положении.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.





Подробнее...

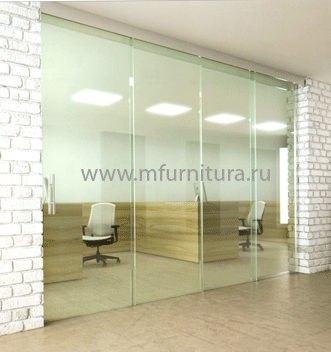

Механизмы стеклянной раздвижной двери. Модель 1716/98 (Италия)

Телескопического выдвижения

10

Механизмы раздвижных стеклянных дверей

Модель 1716/98

Описание модели 1716/98

Система телескопического выдвижения трех дверей. Cистема позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Фиксатор позволяет зафиксировать дверь в крайнем закрытом положении.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.







Подробнее...

Механизмы стеклянной раздвижной двери. Модель 1716/98/1686AC (Италия)

Телескопического выдвижения

11

Механизмы раздвижных стеклянных дверей

Модель 1716/98/1686AC

Описание модели 1716/98/1686AC

Система телескопического выдвижения трех дверей. Cистема позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема.

Данная система комплектуется доводчиками. Доводчик гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.







Подробнее...

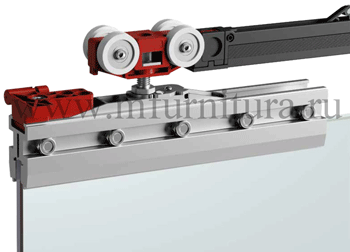

Механизмы стеклянной раздвижной двери. Модель K.0341 (Италия)

Телескопического выдвижения

12

Механизмы стеклянных раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель K.0341

Описание модели K.0341

Система телескопического выдвижения стеклянных дверей. Данная модель позволяет выдвигать/задвигать в зависимости от комплектации от двух до пяти дверей с одной стороны проема, что позволяет экономить пространство с другой стороны проема.

Данная система комплектуется на каждое полотно двумя доводчиками на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID) на каждое полотно. Доводчик гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.



Подробнее...

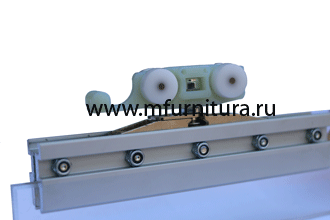

Механизмы стеклянной раздвижной двери. Модель 98/1702AC (Италия)

13

Механизмы раздвижных стеклянных дверей

Модель 98/1702AC

Описание модели 98/1702AC

Комплект механизма предназначен для изготовления раздвижной стеклянной двери из стекла толщиной 8 мм . Стекло зажимается между двумя прижимными пластинами по всей ширине полотна. Длина прижимных пластин 900мм. Прижимные пластины идут в комплекте с декоративными накладками и торцевыми заглушками.

В стекле не делается технологических отверстий и вырезов. Минимальная ширина полотна 900 мм, максимальная 999 мм.

Фиксатор позволяет зафиксировать дверь в крайнем открытом или закрытом положении.

Нагрузка на одну дверь до 100 кг.

В базовом исполнении комплект 98/1702АС применяется с направляющим профилем арт. 1280.

Регулируемые кронштейны для крепления к стене арт. 127 приобретаются отдельно.



Подробнее...

Нижний поводок для стеклянной раздвижной двери 1718/8/10 (Италия)
14

нижний поводок для стеклянной раздвижной двери

Модель 1718/8/10

Описание



Нижний поводок телескопического стеклянного полотна. Устанавливается на стекло через два отверстия диаметром 10 мм.

Материал пластик. Цвет матовый хром.

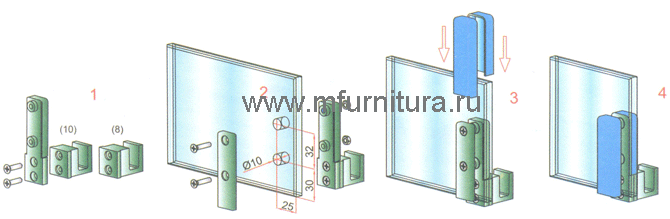

Порядок установки

  1. На корпус устанавливается поводок под соответствующую толщину стекла
  2. В стекле делается два отверстия диаметром 10 мм.
  3. Корпус поводка крепится на винты. Сверху одевается декоративная заглушка
Стопор стеклянного раздвижного полотна 1489 (Италия)
15

стопор стеклянного раздвижного полотна

Модель 1489

Описание

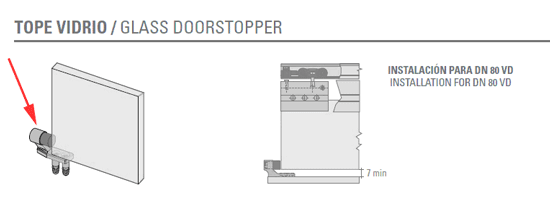

Стопор 1489 устанавливается на полу в конечной точке, куда приходит раздвижное полотно. Стопор выполняет роль улавливателя полотна для его лучшей фиксации в полностью закрытом или открытом положении полотна.





Подробнее...

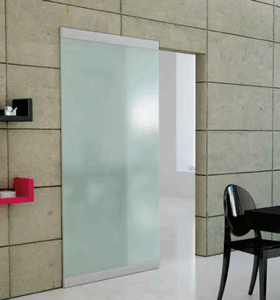

Механизмы стеклянной раздвижной двери. Модель Магик (Италия)
16

Механизмы раздвижных стеклянных дверей

Модель Магик

Описание модели Магик

Комплект для раздвижной стеклянной двери без верхней направляющей. Уникальное техническое

решение для раздвижных дверей. Комплект имеет доводчики хода двери в обе стороны. Подвесная беспороговая система. Толщина стекла 10мм. Максимальный вес двери 80 кг. Минимальная ширина двери 900 мм, максимальная 1100 мм.





Подробнее...

17

Механизмы раздвижных дверей

Модель Magic2 Frame

Описание модели Magic2 Frame

Комплект алюминиевой перегородки без верхней направляющей на базе механизма Магик2.
Толщина стекла 5-6мм.
Комплект имеет доводчики плавного закрывания двери в обе стороны.
Максимальный вес двери 80 кг.
Минимальная ширина двери 850 мм, максимальная 1100 мм.
Цвет - черный.





Подробнее...

Механизмы стеклянной раздвижной двери. Модель 2700/2119/А (Италия)
18

Механизмы раздвижных стеклянных дверей

Модель 2700/2119/А

Описание модели модели 2700/2119/А



Модель механизма для раздвижного стеклянного полотна комплектуется двумя доводчиками. Доводчики гасят удар и обеспечивают плавное движение полотна до конечной точки открытия и закрытия. Отличительная особенность механизма в боковом расположении роликов. Такое расположение существенно упрощает монтаж всей системы и делает беспрепятственным доступ для ее обслуживания при эксплуатации. Основной профиль 2710/А/S может устанавливаться на стену или потолок. Профиль 2720/А/S может устанавливаться на потолок, стену над проемом и опираться на стационарное полотно.

Стеклянное полотно без сверления и вырезов.

Толщина стекла 8-12 мм.

Нагрузка до 50 кг.

Доводчики с пневматическим приводом.

Колеса материал - Делрин на подшипнике.



Подробнее...

Механизмы стеклянной раздвижной двери. Модель 2700/2/2061/А (Италия)
19

Механизмы раздвижных стеклянных дверей

Модель 2700/2/2061/А

Описание модели модели 2700/2/2061/А



Модель механизма для раздвижного стеклянного полотна комплектуется двумя доводчиками. Доводчики гасят удар и обеспечивают плавное движение полотна до конечной точки открытия и закрытия. Отличительная особенность механизма в боковом расположении роликов. Такое расположение существенно упрощает монтаж всей системы и делает беспрепятственным доступ для ее обслуживания при эксплуатации. Основной профиль 2710/А/S может устанавливаться на стену или потолок. Профиль 2720/А/S может устанавливаться на потолок, стену над проемом и опираться на стационарное полотно.

Стеклянное полотно без сверления и вырезов.

Толщина стекла 8-12 мм.

Нагрузка до 80 кг.

Доводчики с пневматическим приводом.

Колеса материал - Делрин на подшипнике.



Подробнее...

Механизмы стеклянной раздвижной двери синхронного открывания. Модель 2702/2/2714/А (Италия)
20

Механизмы раздвижных стеклянных дверей

Модель 2702/2/2714/А

Описание модели модели 2702/2/2714/А



Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Модель механизма для раздвижного стеклянного полотна комплектуется двумя доводчиками. Доводчики гасят удар и обеспечивают плавное движение полотна до конечной точки открытия и закрытия. Отличительная особенность механизма в боковом расположении роликов. Такое расположение существенно упрощает монтаж всей системы и делает беспрепятственным доступ для ее обслуживания при эксплуатации. Основной профиль 2710/А/S может устанавливаться на стену или потолок. Профиль 2720/А/S может устанавливаться на потолок, стену над проемом и опираться на стационарное полотно.

Стеклянное полотно без сверления и вырезов.

Толщина стекла 8-12 мм.

Нагрузка до 60 кг.

Доводчики с пневматическим приводом.

Колеса материал - Делрин на подшипнике.



Подробнее...

DUCASSE
Механизмы стеклянных раздвижных дверей DUCASSE
21

Механизмы стеклянных раздвижных дверей



Механизмы для стеклянных раздвижных дверей

Модель D-80 VD synchro



Технические характеристики

Беспороговая система

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Premium, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца стекла 55мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.





Комплектация



Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери

с фиксаторами,

– алюминиевая направляющая,

– 6 кронштейнов для крепления направляющей,

– нижний поводок, установочная фурнитура.

Подробнее...

22

Механизмы стеклянных раздвижных дверей



Механизмы для стеклянных раздвижных дверей

Модель D-80 VD telescopic



Технические характеристики

Беспороговая система

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Расстояние от нижнего края направляющей до верхнего торца стекла min 55мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.



Комплектация



Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери

с фиксаторами,

– 2 алюминиевые направляющие,

– нижний поводок, установочная фурнитура.

Подробнее...

23

Механизмы стеклянных раздвижных дверей



Механизмы для стеклянных раздвижных дверей

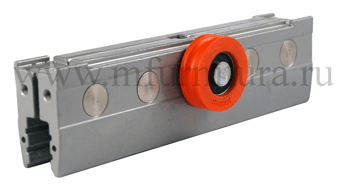

Модель D-SLIDE 60



Технические характеристики

Беспороговая система

Модель механизма для раздвижного стеклянного полотна комплектуется двумя доводчиками. Доводчики гасят удар и обеспечивают плавное движение полотна до конечной точки открытия и закрытия. Отличительная особенность механизма в боковом расположении роликов. Такое расположение существенно упрощает монтаж всей системы.
Основной профиль D-Slide может устанавливаться на стену или потолок. Данный профиль имеет полукруглую направляющую под ролик, которая обеспечивает большую плавность хода и исключает
возможность попадания грязи при креплении направляющей к потолку или стене.

Толщина стекла 8-10 мм.

Нагрузка до 60 кг.



Подробнее...

24

Механизмы стеклянных раздвижных дверей

Механизмы для стеклянных раздвижных дверей

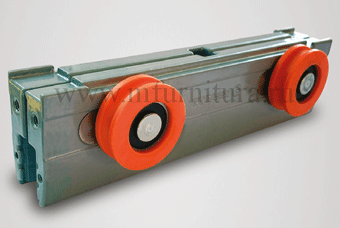

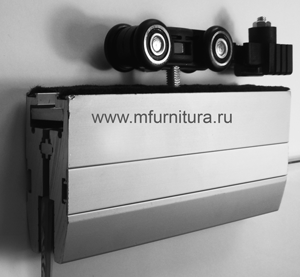

Модель D-80 VD



Технические характеристики

Беспороговая система

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Premium, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца стекла min 53мм- max 60мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.



Комплект на одностворчатый проем



  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок - 1 шт

Подробнее...

25

Механизмы для стеклянных раздвижных дверей

Модель D-80 VD-SOFT с доводчиком



Технические характеристики

Беспороговая система

Четырехколесный механизм с фиксатором и доводчиком с комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. В комплекте один доводчик.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Premium, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца стекла min 53мм- max 60мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.



Комплект на одностворчатый проем



  • комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором
  • зажимы для стекла - 2шт
  • нижний поводок - 1 шт



Подробнее...

26



Механизмы стеклянных раздвижных дверей

Механизмы раздвижных дверей

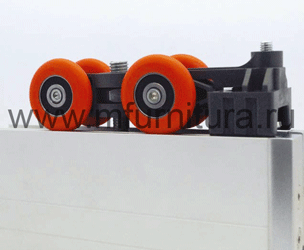

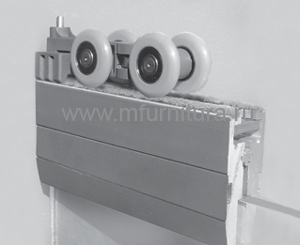

Модель D-150 VD

Беспороговая система

Технические характеристики

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.



Комплект на одностворчатый проем

  • каретка механизмов - 2шт
  • зажимы для стекла - 2шт
  • фиксатор каретки - 2шт
  • нижний поводок - 1 шт

Подробнее

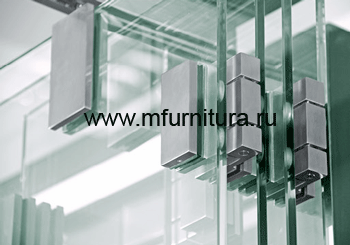

Механизмы складных дверей. Модель SL-W40

27



Механизмы складных дверей

Модель SL-W40

Описание модели SL-W40



Модель механизма SL-W40 предназначена для складывания 2,3,4,5,6 полотен двери. Нагрузка на одно полотно до 70 кг.

Первая панель (ближняя к косяку) должна быть в два раза меньше по ширине чем остальные двери (варианты установок смотри в схемах).



Подробнее...

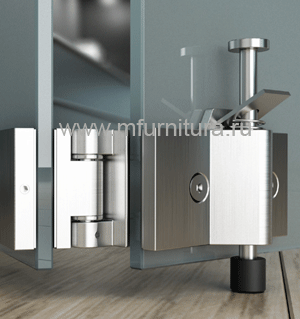

Механизмы складных стеклянных дверей. Модель Folding

28



Механизмы складных дверей

Модель Folding

Описание модели Folding



Комплектующие для сборки складной перегородки из стекла. Толщина стекла 10-12 мм.Нагрузка на полотно до 45 кг. Максимальная ширина полотна 700 мм. Максимальная высота полотна 3000 мм. Максимальная нагрузка на профиль в зоне парковки 200 кг. Для полотен высотой выше 2300 мм рекомендуется устанавливать дополнительные средние петли. При установке каждого зажима стекла или петли нужно сделать по два отверстия в каждом полотне под крепеж.





Подробнее...

29

Механизмы стеклянных складных дверей

Механизмы складных дверей

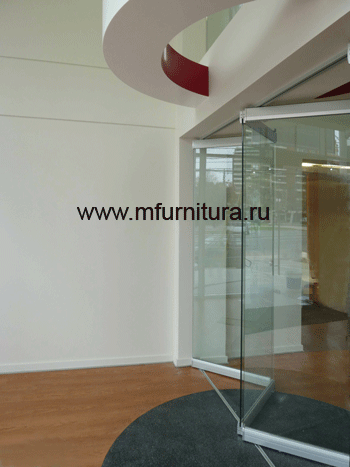

Модель TAURO PLVD-80

Описание модели TAURO PLVD-80



Комплект механизмов для стеклянных складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.





Справочные данные механизмов складных дверей модели TAURO PLVD-80

  • шариковый подшипник
  • толщина стекла 8-10 мм
  • максимальная ширина двери 750мм
  • нагрузка 80 кг на панель
  • максимальная нагрузка на зону складывания 300 кг
  • установочные размеры в схеме





Подробнее...

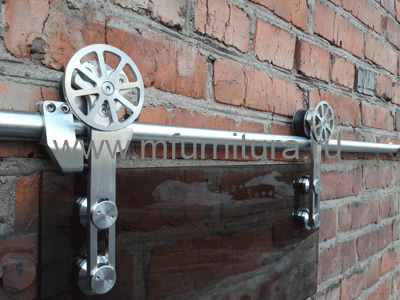

Механизмы стеклянной раздвижной двери. Модель НН-8060-2

30

механизмы раздвижных стеклянных дверей

Механизмы раздвижных стеклянных дверей

Модель НН-8060-2

Описание модели НН-8060-2

Комплект для установки стеклянной раздвижной двери открытого типа.

Подвесная беспороговая система открытого типа.

Цвет покрытия – хром сатин.

Ролики на шарикоподшипниках.

Покрытие на колесах – нейлон.

При движении каретки по направляющей, декоративная накладка в виде колеса на каретке тоже вращается, что создает дополнительный эффект.



Технические характеристики

Нагрузка на полотно 60 кг.

Материал - нержавеющая сталь SS 304.

Ширина полотна 600 - 1000 мм.

Стекло толщиной 8-10 мм.

Направляющая 2000 мм, труба диаметром 25 мм.

Крепление направляющей на стену.



Комплектация

  • Каретка механизма – 2 шт
  • Направляющая 2 м. – 1 шт.
  • Ограничитель хода – 2 шт.
  • Нижний поводок – 1 шт.
  • Кронштейны – 5 шт.
  • Прокладки под кронштейны – 15 шт.
  • Ключи, крепеж.

Инструкция по сборке

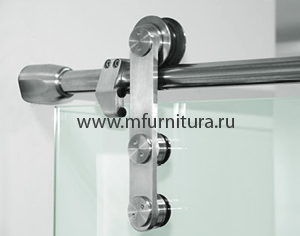

Механизмы стеклянной раздвижной двери. Система T-OFF Glass

31

Механизмы раздвижных стеклянных дверей

Модель T-OFF Glass

Описание модели T-OFF Glass.

Комплект для раздвижной стеклянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 80 кг. Ширина полотна 600 - 1000 мм. Стекло толщиной 10-12 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - труба диаметром 25 мм.





Подробнее...

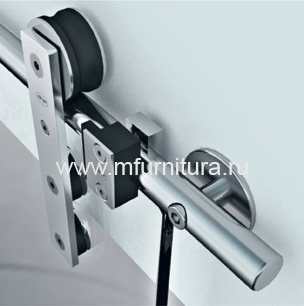

Механизмы стеклянной раздвижной двери. Система Ten Glass

32

Механизмы раздвижных дверей

Механизмы раздвижных стеклянных дверей

Модель Ten Glass. Арт. N15.120

Описание модели Ten Glass. Арт. N15.120

Комплект для раздвижной стеклянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 900 мм. Стекло толщиной 8-12 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая труба диаметром 20 мм.





Подробнее...

Модульная система

33

Механизмы раздвижных дверей

Механизмы раздвижных стеклянных дверей

Описание модульной системы

Комплект раздвижной открытой системы для цельностеклянных полотен с направляющей трубой состоящей из трех частей: N15.131 - 2 шт, N15.132 - 1 шт, крепление трубы к стене N15.130, N15.133.
Роликовые механизмы для стекла - N15.120S.
Расчет установочных размеров такой же как Ten Glass.





Подробнее...

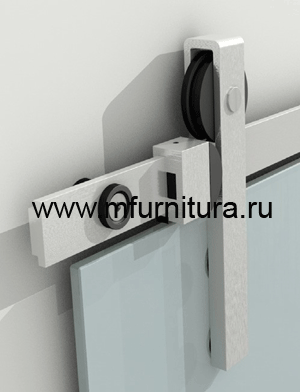

Механизмы стеклянной раздвижной двери. Система CHARIOT
34

Механизмы раздвижных стеклянных дверей

Модель CHARIOT. Арт. N15.900

Описание модели CHARIOT. Арт. N15.900

Комплект для раздвижной стеклянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 900 мм. Стекло толщиной 8-12 мм. Материал комплектующих - алюминий сатинированный под нержавеющую сталь. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая алюминиевая пластина с сатинированным покрытием.



Подробнее...

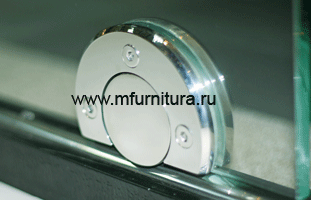

Механизмы стеклянной раздвижной двери. Система T-SL-501 Series
35

Механизмы раздвижных стеклянных дверей

Модель T-SL-501 Series

Описание модели T-SL-501 Series

Комплект для раздвижной стеклянной двери. Нижнеопорная система. Нагрузка на полотно 80 кг. Стекло толщиной 10-12 мм. Материал комплектующих - нержавеющая сталь EN1.4301. Цвет покрытия - матовый хром. Ролики на шарикоподшипниках. Покрытие колес - нейлон 6.6. Направляющая нижняя цельнометаллическая из нержавеющей стали. Цвет покрытия матовый хром.





Подробнее...

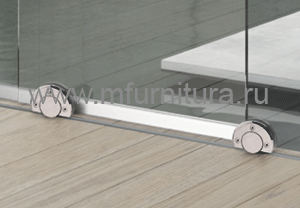

Механизмы стеклянной раздвижной двери. Система FERO Glass
36

Механизмы раздвижных стеклянных дверей

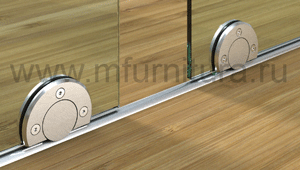

Модель FERO Glass. Арт. N15.217

Описание модели FERO Glass. Арт.N15.217

Комплект для раздвижной стеклянной двери. Нижнеопорная система. Нагрузка на полотно 80 кг. Стекло толщиной 10-12 мм. Материал комплектующих - нержавеющая сталь EN1.4301. Цвет покрытия - матовый хром. Ролики на шарикоподшипниках. Покрытие колес - нейлон 6.6. Направляющая нижняя цельнометаллическая из нержавеющей стали. Цвет покрытия матовый хром.





Подробнее...

Механизмы раздвижных стеклянных дверей премиум класса

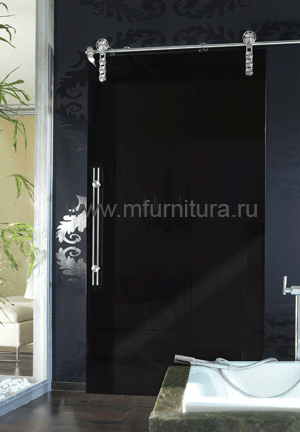

Механизмы стеклянной раздвижной двери. Система Spider
37

Механизмы раздвижных стеклянных дверей

Модель ST.1030

Описание модели ST 1030

Комплект фурнитуры Spider предназначен для раздвижной цельностеклянной двери настенного монтажа, под стекло 10 мм. Покрытие нержавеющая сталь матовая.













Подробнее...

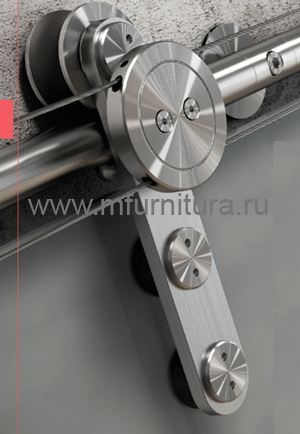

Механизмы стеклянной раздвижной двери. Модель GRAVITY
38

Механизмы раздвижных стеклянных дверей

Модель GRAVITY

Описание модели GRAVITY

Комплект для раздвижной стеклянной двери с функцией довода полотна до конечной точки. Система довода двери работает за счет хода противовесов. Стильная разработка дизайна от Dieter Rams. Подвесная беспороговая открытая система. Нагрузка на полотно 120 кг. Ширина полотна 800-1000 мм. Стекло толщиной 8-12 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая труба диаметром 25 мм.













Подробнее...

www.mfurnitura.ru
(495)518-85-96
e-mail: info@mfurnitura.ru
