Механизмы раздвижных дверей, перегородок из Италии. Модель 26/76/1724/8A

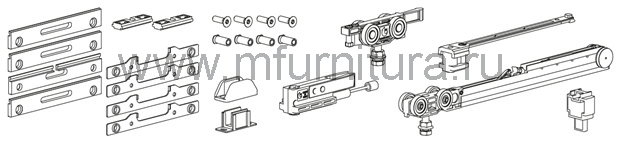

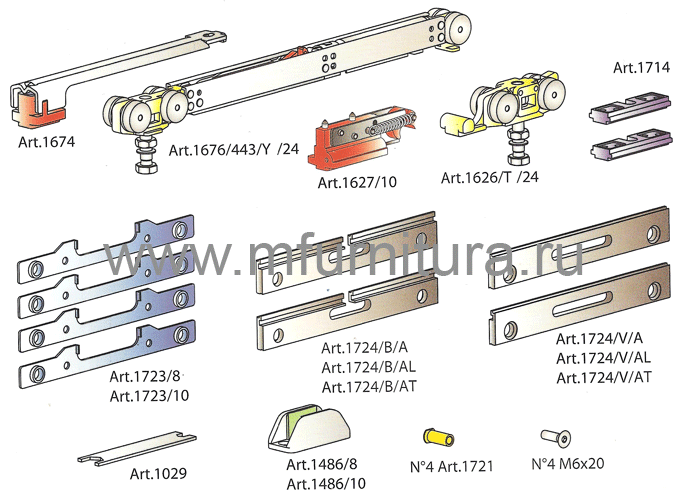

Комплектация

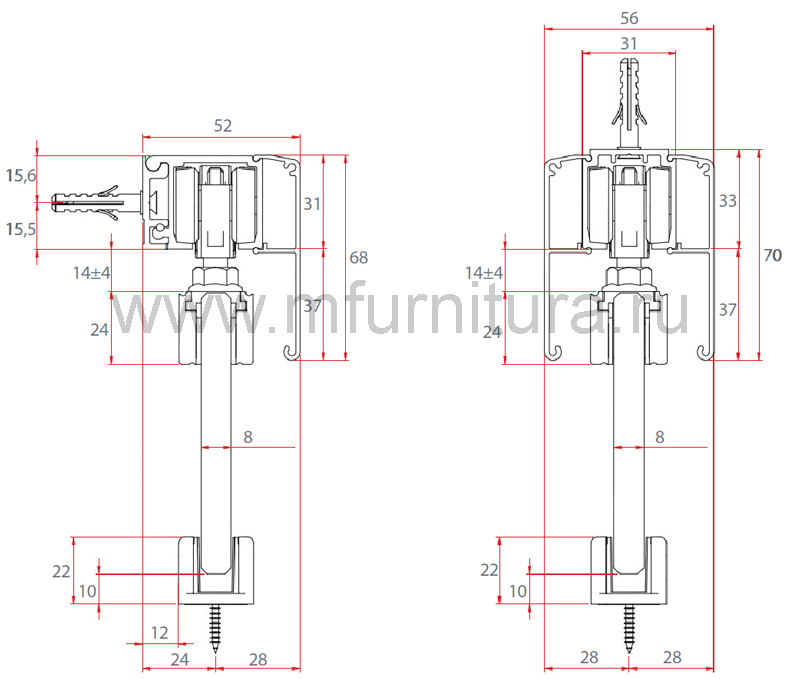

Используемые профиля

Арт. 1280

Длина 2м, 3,2м, 4м.

Возможно крепление к стене с помощью кронштейна арт. 127



Кронштейн 127 для крепления направляющей к стене

Карниз 1380. Длина 2м, 3м. Применяется с профилями 1280, 1700.

Карниз 1360. Длина 2м, 3м. Применяется с профилями 1280, 1700, 1370

Рейл 1700, 1720. Длина 2м, 3м.

На стену крепится профиль 1720, на него устанавливается несущий профиль 1700.

Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700.

Рейл арт. 1370 для верхней фиксации неподвижной панели

Рейл арт. 1740 для нижней фиксации неподвижной панели

Торцевая заглушка арт. 89 на профиль 1280

Торцевая заглушка арт. 1717 на профиль 1720, 1700













Доводчик
  1. конусовидные винты
  2. шарнирный крючок
  3. доводчик
  4. удерживающие пружины

Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
