Комплект механизма раздвижной двери, перегородки.

Модель D-80 VD synchro

Технические характеристики

Беспороговая система

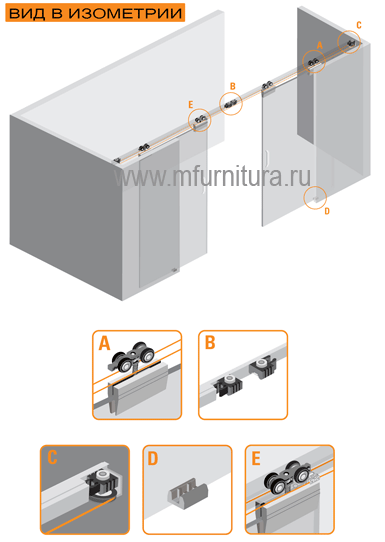

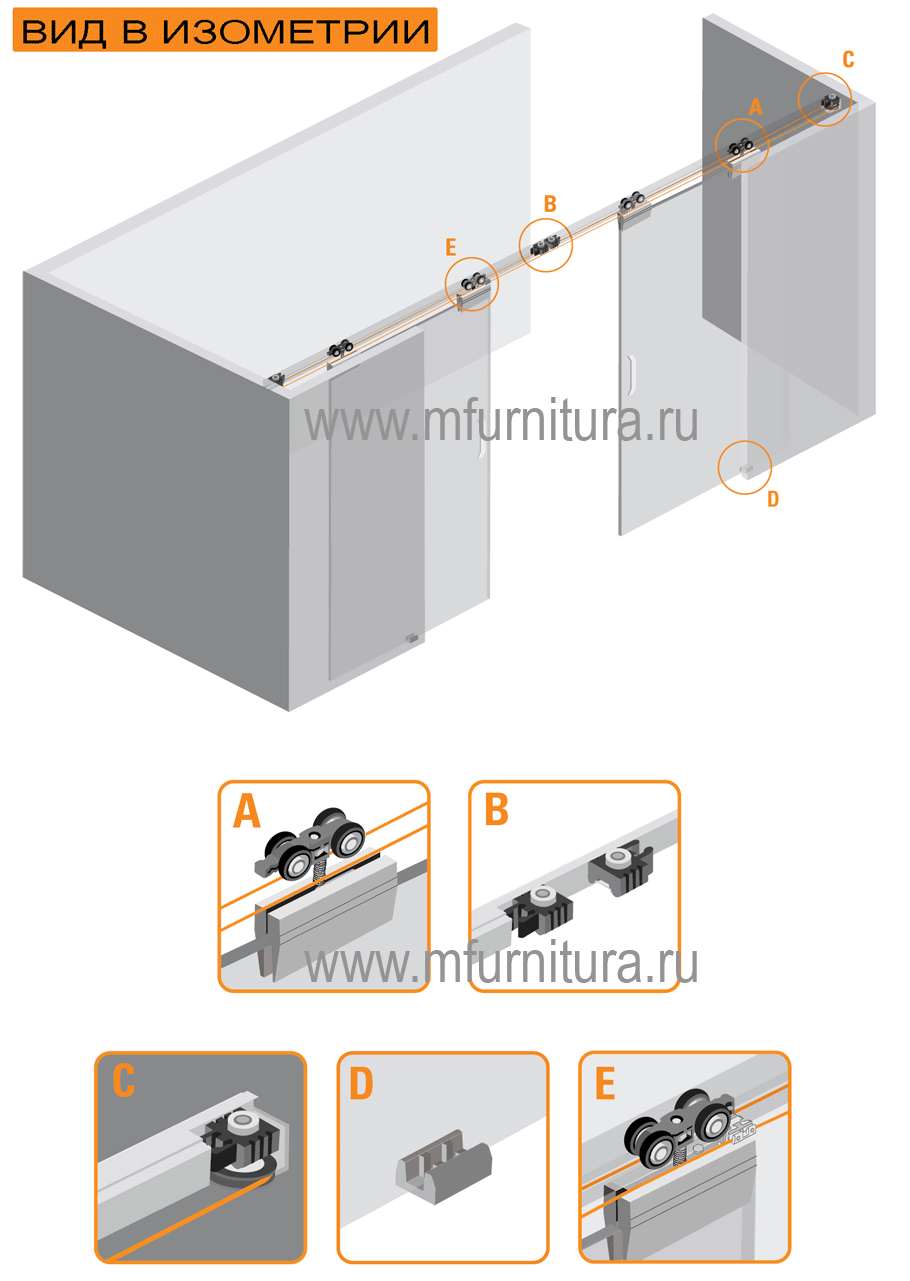

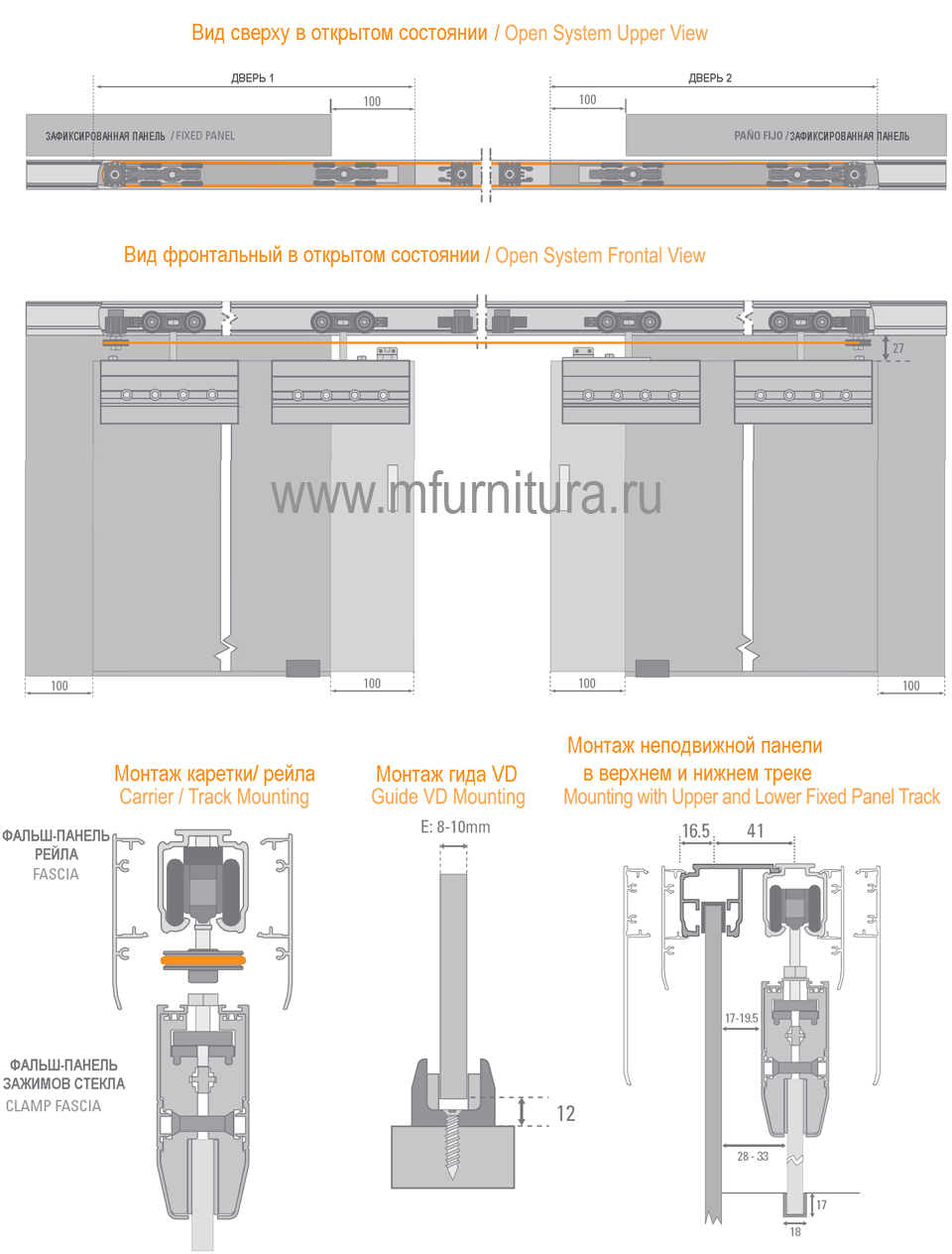

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи

тросового привода, вторая дверь двигается автоматически

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.



Справочные данные

Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца стекла min 55мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм

Нагрузка на комплект 80кг/дверь.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей.

Увеличить


Поводок для стеклянной раздвижной двери. Состав: пластик, алюминий

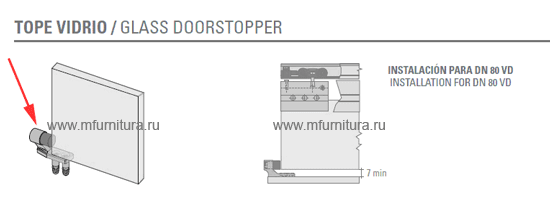

Ограничитель хода стеклянного полотна. Крепится на полу. Материал металл+резина.

Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль D-80

Алюминиевый профиль U-21 под механизмы серии D-80. Не анодированный. Длина профиля: 1,6м; 1,8м; 2м; 3,2м; 4.

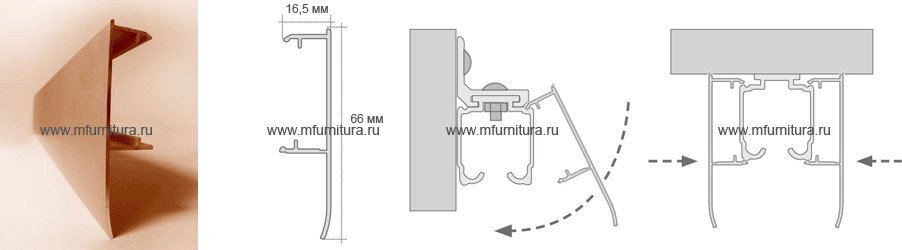

FASCIA U-21 66
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

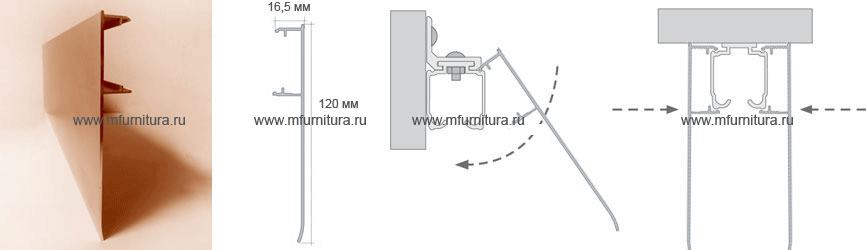

FASCIA U-21 120
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

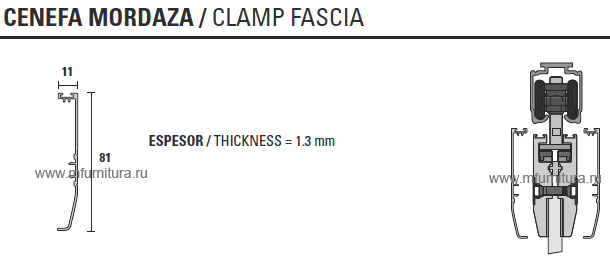

CLAMP FASCIA
Алюминиевый профиль-декоративная планка зажимов для стекла. Устанавливается на 2 зажима по всей ширине стекла. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

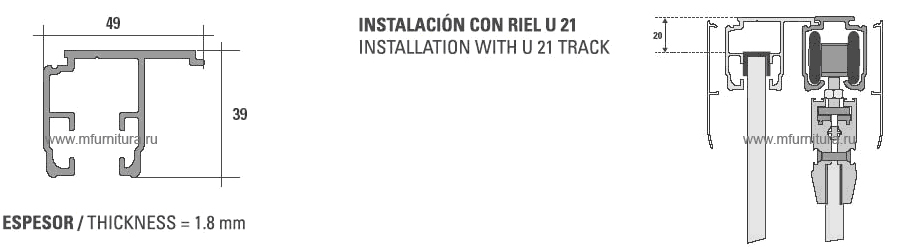

FIXED PANEL WIDE TRACK
Алюминиевый профиль для верхней фиксации неподвижной стеклянной панели. Применяется с профилем U-21 и декоративным карнизом Fascia U-21. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

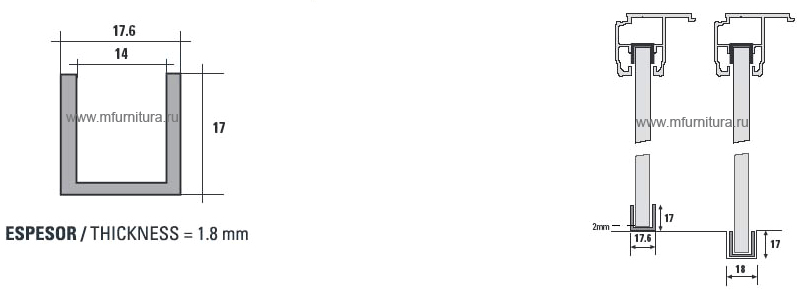

FIXED PANEL LOW TRACK
Алюминиевый профиль для нижней фиксации неподвижной стеклянной панели. Анодированное покрытие. Цвет серебро. Длина профиля 2м.


FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик.



Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.

Арт. 2264
 Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
