Механизмы раздвижных межкомнатных дверей, перегородок
 |
Раздвижные двери неплохой выбор для современного дома, где комнаты небольшие, а, стало быть, стены в большом дефиците. Существующие щитовые двери легко могут быть переделаны в раздвижные. Если проемы достаточно широки, то подойдут конструкции для двустворчатых, открывающихся в обе стороны дверей. Механизмы раздвижных дверей выпускаются со всей необходимой фурнитурой — направляющими двух видов, с креплением под кронштейн и без него, роликовыми каретками, нижним поводком, стопорами и шурупами. Перед тем как приобрести приспособление для раздвижной двери, измерьте дверь. Длина направляющей должна быть вдвое больше ширины двери. Механизмы раздвижных дверей должны соответствовать и массе вашей двери. |
Механизмы раздвижных дверей |
|
Описание Ролики механизмов раздвижных дверей имеют покрытие из износоустойчивой резины. Использование подшипников в роликах механизма обеспечивает мягкое и бесшумное скольжение дверей, перегородок массой до 100кг. Подшипники защищены от попадания пыли, что обеспечивает их долговременное использование. Каждый комплект имеет схему-инструкцию по сборке на русском языке. Направляющая для механизмов раздвижных дверей алюминиевая. В каждый комплект входит по две каретки роликов на крепежных пластинах ( крепится на углах двери); ограничители хода (или фиксаторы в зависимости от модели) крепятся в направляющей, чтобы ролик не выскочил из направляющей и тем самым ограничивал ход дверей; нижний поводок нужен для нижней фиксации двери, чтобы она не ходила маятником снизу к себе от себя. Он устанавливается в углу проема с той стороны, в которую будет сдвигаться дверь. Для его установки внизу полотна двери нужно пропилить паз 10 на 14 мм, или если нет такой возможности воспользоваться алюминиевым профилем под нижний поводок; регулировочный ключ для окончательной регулировки высоты двери и ее ровного подвешивания. |
|
| 1 |
Механизмы раздвижных дверей Модель 912 |
Допустимая нагрузка на комплект 30кг. Минимальная толщина двери 19мм. Колеса
износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилем А-7. Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.
|
| 2 |
Механизмы раздвижных дверей Модель 02 |
Допустимая нагрузка на комплект 40кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке. |
||||||||
| 3 |

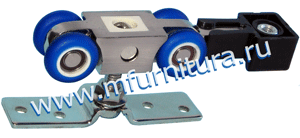

Механизмы раздвижных дверей Модель 06A |
Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Отличительная особенность модели встроенный шарнир, т.е. если направляющая по которой ходит ролик имеет не строгое горизонтальное положение (кривые потолки и т.п.) то благодаря шарниру дверь все равно висит строго вертикально. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке. |
||||||||
| 4 |
Механизмы раздвижных дверей Модель 08 |
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке. |
||||||||
| 5 |
Механизмы раздвижных дверей Модель 913 |
Допустимая нагрузка 80 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Отличительная особенность модели вдвое увеличенное количество осей с роликами, т.е. можно использовать с большей нагрузкой. Т.к. роликов в 2 раза больше то нагрузка на каждый ролик меньше, отсюда срок эксплуатации больше и лучше плавность хода. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке. |
||||||||
| 6 |

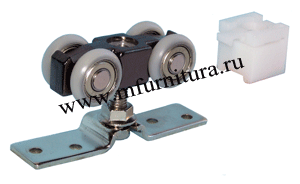

Механизмы раздвижных дверей Модель 302 |
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
|
||||||||
| 7 |

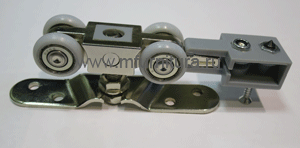

Механизмы раздвижных дверей Модель 333 |
Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм. Покрытие колес – нейлон. Колеса на шарикоподшипниках. Модель имеет регулируемый фиксатор, т.е. в зависимости от веса двери фиксатор можно отрегулировать для более плавного срабатывания. Применяется с профилями А-1, А-2, А-4, А-12, и профилями под нижний поводок А-3, А-6. Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, 2 регулируемых фиксатора, нижний поводок, крепежный комплект, инструкция по сборке. |
||||||||
| 8 |
Механизмы раздвижных дверей Модель 3001 |
Механизм наружного применения. Допустимая нагрузка 200 кг. Используется для наружных раздвижных ворот, в помещениях промышленного назначения для разделения пространства. Колеса на шарикоподшипниках, покрытие сталь. Длина профиля 2м, 3м, 6м. |
| 9 |

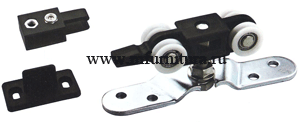

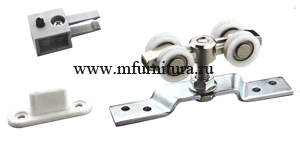

Механизмы раздвижных дверей Модель 3025 |
Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Фиксатор регулируемый по усилию защелкивания. Комплект механизма раздвижной двери включает в себя: 2 пластиковые каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора. |
||||||||
| 10 |
Ролик арт.335
|
Подвесной ролик арт. 335. Применяется с профилями А-1, А-4, А-12. Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, крепежный комплект. |
||||||||
| 11 |

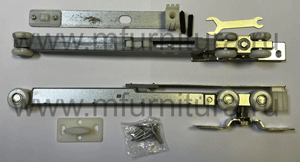

Механизмы раздвижных дверей Модель Н40 |
Комплект на раздвижную межкомнатную дверь с доводчиками. Допустимая нагрузка 40 кг. Минимальная толщина двери 25мм. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Комплект механизма раздвижной двери включает в себя: 2 стальные доводчик-каретки на шариковых подшипниках, 2 активатора, нижний поводок, крепежный комплект. Данный комплект используется только с профилем H-40. Минимальная ширина полотна 650мм. |
| 12 |

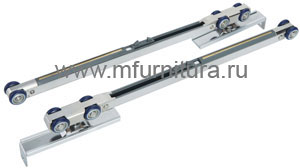

Механизмы раздвижных дверей Модель Н60А |
Комплект на раздвижную дверь с функцией довода пружинным механизмом в обе стороны. Справочные данные: Допустимая нагрузка 40-50 кг. Минимальная толщина двери 25мм. Минимальная ширина двери 870 мм. Колеса подшипник (625 Z ) с нейлоновым покрытием. Крепежные пластины устанавливаются от угла дверного полотна.
Комплектация:
Комплект используется только с профилем А1. |
| 13 |

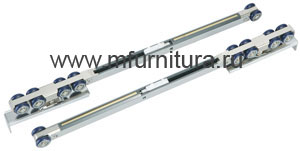

Механизмы раздвижных дверей Модель Н80А |
Комплект на раздвижную дверь с функцией довода пружинным механизмом в обе стороны. Справочные данные: Допустимая нагрузка 40-60 кг. Минимальная толщина двери 25мм. Минимальная ширина двери 920 мм. Колеса подшипник (625 Z ) с нейлоновым покрытием. Крепежные пластины устанавливаются от угла дверного полотна.
Комплектация:
Комплект используется только с профилем А1. |
| 14 |

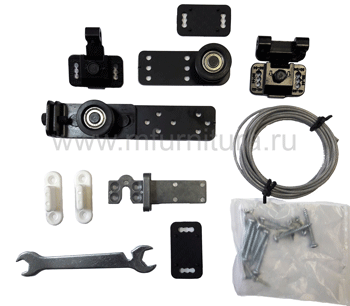

Комплект телескопического привода на 2 полотна Модель ТЛ-2 |
Механизм телескопического движения двух дверей в одну сторону Модель ТЛ-2
Cистема ТЛ-2 позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом и закрытом. Рекомендуемый механизм - K.080.12.1 Алюминиевая направляющая - 1280. Карниз – 1360, 1380. Профиль под подвесной потолок - 1381 Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы. В схеме приведен пример установки, когда два сдвижных полотна задвигаются за третье стационарное.
Справочные данные
Комплектация
|
| 15 |

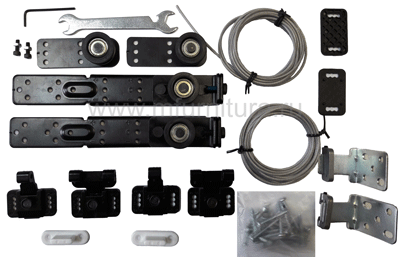

Комплект телескопического привода на 3 полотна Модель ТЛ-3 |
Механизм телескопического движения трех дверей в одну сторону Модель ТЛ-3
Cистема ТЛ-3 позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая и третья дверь двигаются автоматически. Фиксаторы позволяют зафиксировать двери в крайнем положении, открытом и закрытом. Рекомендуемый механизм - K.080.12.1 Алюминиевая направляющая - 1280. Карниз – 1360, 1380. Профиль под подвесной потолок - 1381 Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы. В схеме приведен пример установки, когда три сдвижных полотна задвигаются за четвертое стационарное.
Справочные данные
Комплектация
|
| 16 |

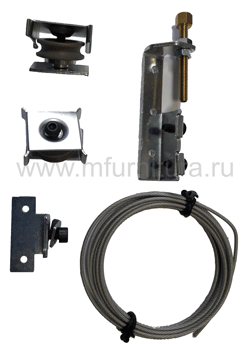

Комплект синхронного движения Модель Синхро-2 |
Механизм синхронного движения двух дверей СИНХРО-2
Комплект фурнитуры для синхронного открывания двух дверей в противоположные стороны. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически. Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом. Рекомендуемый механизм - 333 Алюминиевая направляющая – А-12 Кронштейн для крепления на стену – 0114 Карниз – арт. 1360, арт.1380 Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.
Справочные данные
Комплектация
|
| 17 |
Нижний поводок E-04
|
Нижний поводок. Крепится к полу со стороны куда съезжает дверь.
|
|||||
| 18 |
Нижний поводок J-01 |
Нижний поводок J-01.
|
| 19 |
Нижний поводок J-02 |
Нижний поводок J-02.
|
| 20 |
Нижний поводок J-03 |
Нижний поводок J-03.
|
| 21 |
Нижний поводок B-04 |
Нижний поводок B-04.
|
| 22 |
|

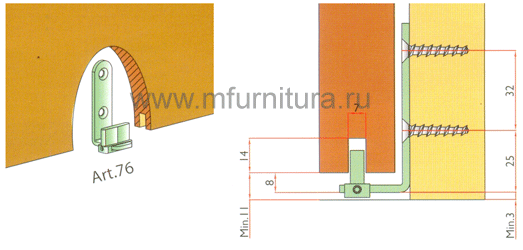

Нижний поводок арт. 76
|
| 23 |
Нижний поводок N.15.021 |
Нижний поводок из нержавеющей стали.
|
| 24 |

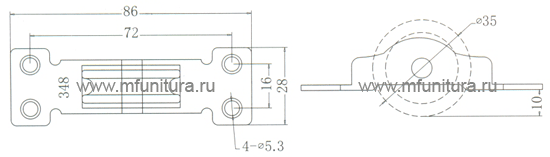

Нижнеопорный ролик модель 348
|
|
| 25 |
Мебельный ролик модель 349
|
Мебельный ролик
|
| 26 |
|
Пластина для бокового крепления
|
| 27 |
|

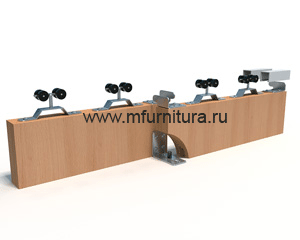

Механизм зацепа для телескопического выдвижения двух полотен. |
| 28 |
Модель А-12 |
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей: модель 02,06A,08,913,302,333,335,303,T-SL-20B. Длина профиля: 2м, 3м, 4м.
|
| 29 |
Модель А-1 |
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей: модель 02,06A,08,913,302,333,335,303,T-SL-20B. Длина профиля: 1,8м, 2м, 3м.
|
| 30 |
Модель А-4 |
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей: модель 02,06A,08,913,302,333,335,303,T-SL-20B. Длина профиля: 1,8м, 2м, 3м, 4м
|
| 31 |
Модель А-5 |
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 3025. Минимальная толщина стенки профиля 1,5 мм. Устанавливается на стену при помощи кронштейна А-2. Для установки стандартной двери толщиной 40 мм через кронштейн А-2, под кронштейн нужно установить прокладку из МДФ (или т.п. материал) чтобы увеличить вылет кронштейна. Длина профиля: 2м, 3м |
| 32 |
Модель А-7 |
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 912. Толщина стенки профиля 1,3 мм. Длина профиля: 2м, 3м |
| 33 |
Модель А-3 |
Алюминиевая нижняя направляющая шина под поводок. Накладной профиль. Имеется паз под щетку-шлегель, который закрывает щель между дверью и полом. Длина профиля: 1,8 м; 3,6 м.
|
| 34 |
Модель А-6 |
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль. Длина профиля: 1,8 м; 3,6 м.
|
|
| 36 |
Модель А-11 |
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль. Длина профиля: 1,8 м; 3,6 м.
|
| 37 |
кронштейн 0114 |
Применяется вместе с направляющей А-12.
|
|
||||
Комплект механизмов на раздвижную межкомнатную дверь из Италии
| 39 |

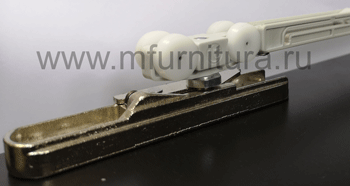

Механизмы раздвижных дверей Модель 2667/2667/G/S |
Описание модели 2667/2667/G/S Модель механизма для раздвижной двери с фиксаторами. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Справочные данные механизмов раздвижных дверей модели 2667/2667/G/S
Комплект на одностворчатый проем
|
| 40 |
Механизмы раздвижных дверей Модель 2666/2667/G/S |
Описание модели 2666/2667/G/S Модель механизма для раздвижной двери с доводчиком и фиксатором. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Справочные данные механизмов раздвижных дверей модели 2666/2667/G/S
Комплект на одностворчатый проем
|
| 41 |

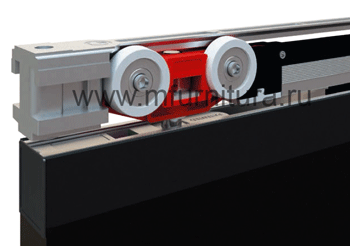

Механизмы раздвижных дверей Модель К.050.1.3 |
Описание модели К.050.1.3 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие. Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.050.1.3 облегчает монтаж и регулировку. Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.050.1.3
Комплектация
|
| 42 |
Механизмы раздвижных дверей Модель К.050.2.3 |
Описание модели К.050.2.3 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID. Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.050.2.3 облегчает монтаж и регулировку. Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.050.2.3
Комплектация
|
| 43 |
Механизмы раздвижных дверей Модель К.080.1.3 |
Описание модели К.080.1.3 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие. Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.080.1.3 облегчает монтаж и регулировку. Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.080.1.3
Комплектация
|
| 44 |

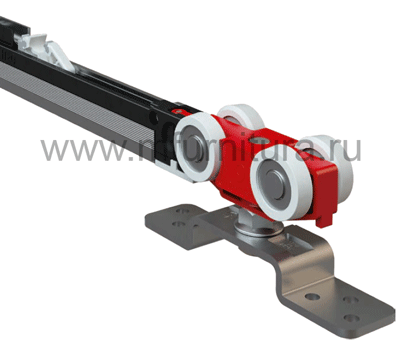

Механизмы раздвижных дверей Модель К.050.1.1 |
Описание модели К.050.1.1 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.1.1
Комплектация
|
| 45 |

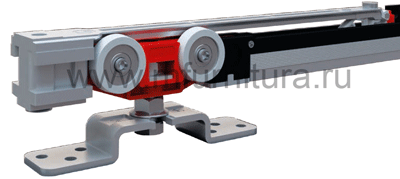

Механизмы раздвижных дверей Модель К.050.2.1 |
Описание модели К.050.2.1 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.2.1
Комплектация
|
| 46 |

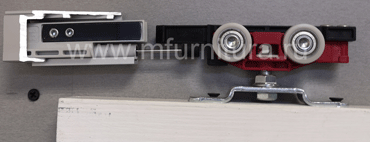

Механизмы раздвижных дверей Модель К.050.3.1 |
Описание модели К.050.3.1 Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.3.1
|
| 47 |
Механизмы раздвижных дверей Модель К.080.1.1 |
Описание модели К.080.1.1 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.1.1
Комплектация
|
| 48 |

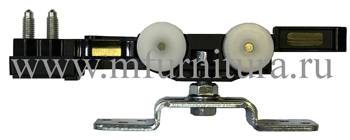

Механизмы раздвижных дверей Модель К.080.2.1 |
Описание модели К.080.2.1 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.2.1
Комплектация
|
| 49 |
Механизмы раздвижных дверей Модель К.080.3.1 |
Описание модели К.080.3.1 Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.3.1
|
| 50 |
Механизмы раздвижных дверей Модель К.120.3.1 |
Описание модели К.120.3.1 Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.120.3.1
|
| 51 |

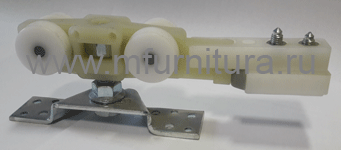

Механизмы раздвижных дверей Модель 60Т |
Описание модели 60Т Модель механизма для раздвижной двери с фиксаторами. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом. Модель механизма 60Т по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89.
Справочные данные механизмов раздвижных дверей модели 60Т
Комплект на одностворчатый проем
|
| 52 |
Механизмы раздвижных дверей Модель K.080.12.1 |
Описание модели К.080.12.1 Модель механизма для раздвижной двери с фиксаторами. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом. Модель механизма K.080.12.1 по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89.
Справочные данные механизмов раздвижных дверей модели К.080.12.1
Комплект на одностворчатый проем
|
| 53 |
Механизмы раздвижных дверей Модель K.120.12.3 |
Описание модели K.120.12.3 Механизм с фиксатором и установочной врезной пластиной к торцу двери. Врезная пластина обеспечивает минимальный зазор между рейлом и верхним торцом двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом. Для придания комплекту эстетического вида на профиль 1280 или 1700 устанавливается декоративная накладка 1890.
Справочные данные механизмов раздвижных дверей модели K.120.12.3
Комплект на одностворчатый проем
|
|
Механизмы раздвижной двери, перегородки. Модель 1676G |
| 54 |
Механизмы раздвижных дверей Модель 1676G |
Описание модели 1676G Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см. Модель механизма 1676G по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. Дополнительно можно купить регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1676G
Комплект на одностворчатый проем
|
|
Механизмы раздвижной двери, перегородки. Модель 1676Y |
| 55 |
Механизмы раздвижных дверей Модель 1676Y |
Описание модели 1676Y Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см. Модель механизма 1676Y по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1676Y
Комплект на одностворчатый проем
|
Механизмы раздвижной двери, перегородки. Модель 1673G |
||
| 56 |

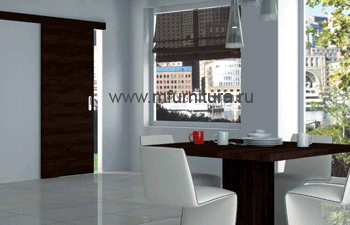

Механизмы раздвижных дверей Модель 1673G |
Описание модели 1673G
Механизм для раздвижного деревянного полотна с доводчиками. Доводчики гасят удар и обеспечивают плавное закрывание в обе стороны. В комплекте два больших доводчика с ходом работы по 11см. в каждую сторону. Нагрузка до 40 кг. Ширина полотна 732-1100 мм. Толщина полотна 20-40 мм. Колеса материал Делрин.
Справочные данные механизмов раздвижных дверей модели 1673G
Комплект на одностворчатый проем
|
|
Механизмы раздвижной двери, перегородки. Модель К.120.2.1 |
| 57 |
Механизмы раздвижных дверей Модель К.120.2.1 |
Описание модели К.120.2.1 Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID). Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID. Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.120.2.1
Комплектация
|
| 58 |

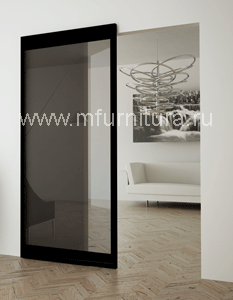

Механизмы раздвижных дверей Модель Magic2 Frame |
Описание модели Magic2 Frame Комплект алюминиевой перегородки без верхней направляющей на базе механизма Магик2.
|
| 59 |

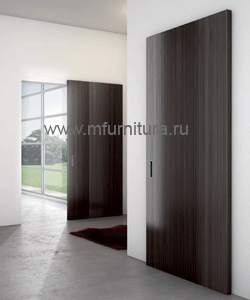

Механизмы раздвижных дверей Модель Magic2 |
Описание модели Magic2 Комплект для раздвижного деревянного полотна без верхней направляющей. Уникальное техническое решение для раздвижных дверей с невидимым механизмом. Комплект имеет доводчики хода двери в обе стороны. Подвесная беспороговая система. Особенность MAGIC2 – сам механизм устанавливается на стену, а несущий профиль на тыльную сторону полотна. При подходе полотна к конечной точке открытия или закрытия, край полотна опирается на нижний поддерживающий ролик. Нижний ролик выполнен из специальной износоустойчивой резины и его работа не создает дискомфорта в движении полотна. Установочный зазор между дверным полотном и стеной 12-32 мм. Максимальный вес двери 80 кг. Минимальная ширина двери 850 мм, максимальная 1100 мм.
|
| 60 |

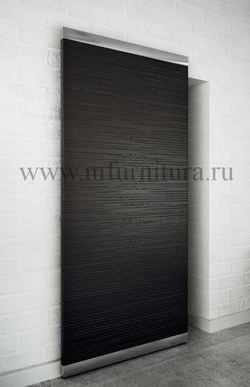

Механизмы раздвижных дверей Модель Magic2-Uni |
Описание модели Magic2-Uni Комплект для раздвижного деревянного полотна без верхней направляющей. Комплект имеет доводчики хода двери в обе стороны. Подвесная беспороговая система. Magic2-Uni объединяет все иновационные функции модели Magic2. При монтаже Magic2-Uni не нужно делать фрезеровку в полотне, все элементы просто прикручиваются к двери. Максимальный вес двери 80 кг. Толщина полотна 38-40 мм. Минимальная ширина двери 850 мм, максимальная 1100 мм.
|
| 61 |

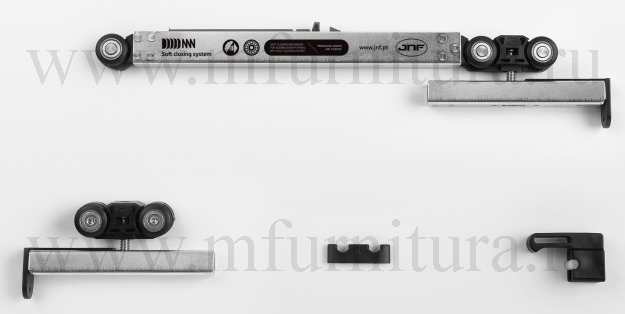

Механизмы раздвижных дверей Модель N.15.950 |
Описание модели N.15.950 Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. В комплекте один доводчик.
Справочные данные механизмов раздвижных дверей модели N.15.950
|
 |
Механизмы раздвижных дверей DUCASSE |
| 62 |
Механизмы раздвижных дверей Модель D-80 CF
|
Беспороговая система Технические характеристики Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом. Беспороговая система. Алюминиевая направляющая. Толщина стенки профиля 1,7мм. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.
Комплектация А Комплект на одностворчатый проем включает в себя: – комплект роликовых механизмов на 1 дверь – алюминиевая направляющая – 4 кронштейна для крепления направляющей – нижний поводок, установочная фурнитура
Комплектация B Комплект на двустворчатый проем включает в себя: – 2 комплекта роликовых механизмов на 2 двери – алюминиевая направляющая 3,2 м – 6 кронштейнов для крепления направляющей – нижний поводок, установочная фурнитура
|
| 63 |

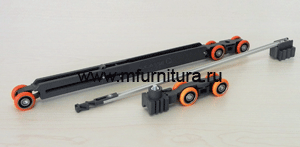

Механизмы раздвижных дверей Модель D-80 CF-SOFT с доводчиком
|
Беспороговая система Технические характеристики Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. В комплекте один доводчик. Беспороговая система. Алюминиевая направляющая. Толщина стенки профиля 1,7мм. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.
Комплектация А
Комплект на одностворчатый проем включает в себя: – комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором – алюминиевая направляющая – 4 кронштейна для крепления направляющей – нижний поводок, установочная фурнитура
|
| 64 |

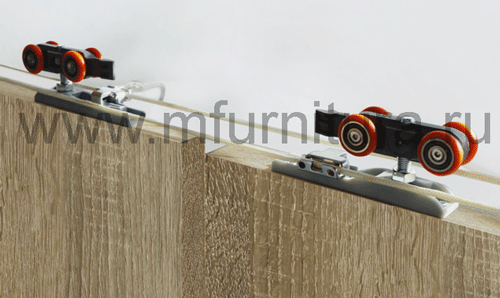

Механизмы раздвижных дверей Модель D-80 synchro
|
Беспороговая система
Технические характеристики Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически. Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом Алюминиевая направляющая. Толщина стенки профиля 1,7мм. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Минимальная толщина двери 25 мм, максимальная толщина двери 40 мм.
Комплектация Комплект на двустворчатый проем включает в себя: – 2 комплекта роликовых механизмов на 2 двери – алюминиевая направляющая – 6 кронштейнов для крепления направляющей – нижний поводок, установочная фурнитура
|
| 65 |
Механизмы раздвижных дверей Модель D-80 telescopic
|
Беспороговая система
Технические характеристики Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически. Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом Алюминиевая направляющая. Толщина стенки профиля 1,7мм. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Комплектация Комплект на двустворчатый проем включает в себя: – 2 комплекта роликовых механизмов на 2 двери – 2 алюминиевые направляющие – нижний поводок, установочная фурнитура
|
| 66 |

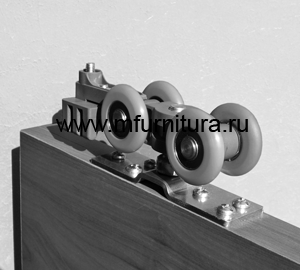

Механизмы раздвижных дверей Модель D-150 CF
|
Беспороговая система Технические характеристики Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом. Беспороговая система. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.
Комплектация Комплект на одностворчатый проем включает в себя: – комплект роликовых механизмов на 1 дверь – алюминиевая направляющая – нижний поводок, установочная фурнитура – кронштейны для U-150 (опция)
|
| 67 |

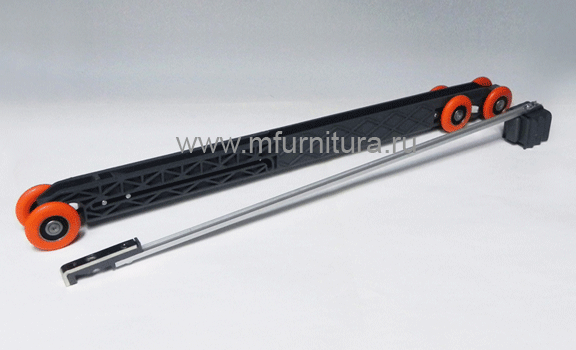

Механизмы раздвижных дверей Модель D-150 CF с доводчиком
|
Беспороговая система Технические характеристики Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Активатор срабатывает за 12 см до конечной точки хода двери. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 120 кг.
Комплектация Комплект на одностворчатый проем может включать в себя: – комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором или комплект роликовых механизмов с двумя доводчиками – алюминиевая направляющая – нижний поводок, установочная фурнитура – кронштейны для U-150 (опция)
|
Комплект механизма наружной раздвижной перегородки |
||
| 68 |
Модель D-300 |
Технические характеристики
Беспороговая система
Четырехколесный механизм для наружных раздвижных ворот в гараж, или въезда на территорию. Алюминиевая направляющая. Толщина стенки профиля 3мм. Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 300 кг. Комплектация
Комплект на одностворчатый проем включает в себя: – каретка механизмов - 2 шт – установочная пластина - 2 шт – алюминиевая направляющая – кронштейны для U-150 (опция)
|
| 69 |
Модель D-100 |
Технические характеристики
Беспороговая система
Четырехколесный механизм для наружных раздвижных ворот в гараж, или въезда на территорию. Алюминиевая направляющая. Толщина стенки профиля 1,7мм. Колеса с подшипниками из закаленной стали, покрытые сталь. В подшипники заложен смазочный состав. Срок эксплуатации ориентировочно 10 лет/20.000 циклов. Нагрузка на комплект до 100 кг. Комплектация Комплект включает в себя: – комплект роликовых механизмов – алюминиевая направляющая – нижний поводок, установочная фурнитура
|
Механизмы раздвижной двери открытого типа. Система НН-1020-2 |
||
| 70 |

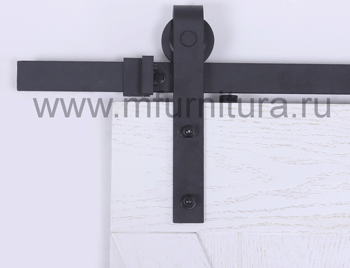

Механизмы раздвижных дверей Модель НН-1020-2 |
Описание модели НН-1020-2 Механизм для раздвижной двери открытого типа с накладным креплением кареток, направляющей длиной 2 метра и крепежем к стене. Цвет черный. Опционально возможна установка доводчиков. Беспороговая система.
Технические характеристики Двухколесный механизм открытого типа с ограничителями хода и креплением каретки с фасадной стороны дверного полотна. Опционально возможна установка комплекта газовых доводчиков работающих на закрытие и открытие. Крепление направляющей только над проемом. Металлическая направляющая. Толщина стенки профиля 6,2мм. Колеса на подшипниках, покрытие АВС пластик. Нагрузка до 80 кг. Толщина дверного полотна 35-45 мм.
|

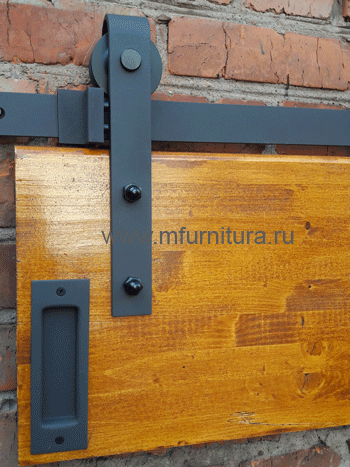

Механизмы раздвижной двери амбарного типа. Модель НН-1090-2 |
||
| 71 |

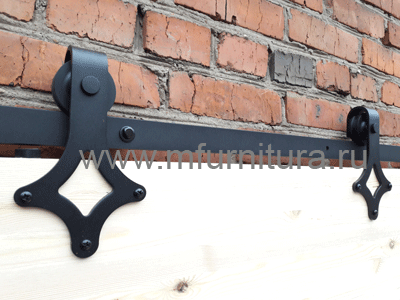

Механизмы раздвижных дверей Модель НН-1090-2 |
Описание модели НН-1090-2 Комплект для раздвижной деревянной двери. Подвесная беспороговая система амбарного типа. Каретки механизмов движутся поверх направляющей. Ход каретки останавливается ограничителями хода. Цвет черный. Крепление направляющей только на стену над проемом. Опционально возможна установка доводчиков.
Технические характеристики Нагрузка до 80 кг. Материал – сталь, порошковая покраска, черный цвет. Металлическая направляющая 6х40х 2000 мм. Материал – углеродистая сталь с порошковым покрытием. Ролики на шарикоподшипниках. Покрытие АВС пластик. Ширина полотна 600 - 1000 мм. Толщина полотна до 40 мм. Пропил под нижний поводок 7х15 мм. Опционально возможна установка комплекта газовых доводчиков работающих на закрытие и открытие (ход доводчика 10 см).
Комплектация
|
Механизмы раздвижной двери амбарного типа. Модель НН-1090-2 Малый |
||
| 72 |
Механизмы раздвижных дверей Модель НН-1090-2 Малый
|
Описание модели НН-1090-2 Комплект для раздвижной деревянной двери. Подвесная беспороговая система амбарного типа. Каретки механизмов движутся поверх направляющей. Ход каретки останавливается ограничителями хода. Цвет черный. Крепление направляющей только на стену над проемом. По своим размерам может применяться в мебельных изделиях.
Технические характеристики Нагрузка до 40 кг. Материал – сталь, порошковая покраска, черный цвет. Металлическая направляющая 5х30х 2000 мм. Материал углеродистая сталь с порошковым покрытием. Ролики на шарикоподшипниках. Покрытие АВС пластик. Ширина полотна 600 - 1000 мм. Полотно толщиной до 40 мм. Пропил под нижний поводок 7х15 мм.
Комплектация
|
Механизмы раздвижной двери амбарного типа. Модель НН-8030-2 |
||
| 73 |
Механизмы раздвижных дверей Модель НН-8030-2 |
Описание модели НН-8030-2 Комплект для раздвижной деревянной двери. Подвесная беспороговая система открытого типа. Каретки механизмов движутся поверх направляющей. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон. Ход каретки останавливается ограничителями хода.
Технические характеристики Нагрузка на полотно 80 кг. Материал - нержавеющая сталь SS 304. Ширина полотна 600 - 1000 мм. Толщина двери до 40 мм. Направляющая 2000 мм, труба диаметром 25 мм. По торцам направляющей заглушки. Крепление направляющей на стену.
Комплектация
|

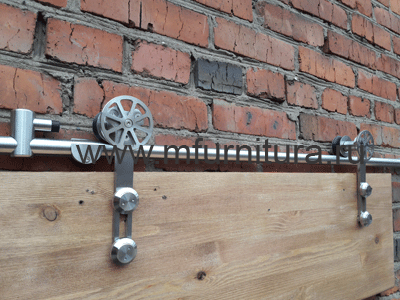

Механизмы раздвижной двери амбарного типа. Модель НН-8060-2 |
||
| 74 |
Механизмы раздвижных дверей Модель НН-8060-2 |
Описание модели НН-8060-2 Комплект для установки деревянной раздвижной двери открытого типа. Подвесная беcпороговая система открытого типа. Цвет покрытия – хром сатин. Ролики на шарикоподшипниках. Покрытие на колесах – нейлон. При движении каретки по направляющей, декоративная накладка в виде колеса на каретке тоже вращается, что создает дополнительный эффект движения всей конструкции.
Технические характеристики Нагрузка на полотно 80 кг. Материал - нержавеющая сталь SS 304. Ширина полотна 600 - 1000 мм. Толщина двери 40 мм. Направляющая 2000 мм, труба диаметром 25 мм. По торцам направляющей заглушки. Крепление направляющей на стену.
Комплектация
|
Механизмы раздвижной двери открытого типа. Система T-OFF Wood |
||
| 75 |
Механизмы раздвижных дверей Модель T-OFF Wood |
Описание модели T-OFF Wood Комплект для раздвижной деревянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 1000 мм. Толщина полотна 32-45 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - труба диаметром 25 мм.
|

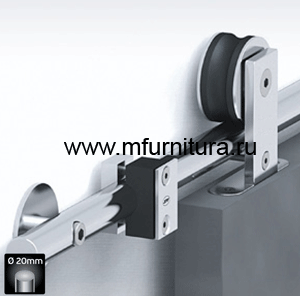

Механизмы раздвижной двери открытого типа. Система Ten Wood |
||
| 76 |
Механизмы раздвижных дверей Модель Ten Wood. Арт N15.121 |
Описание модели Ten Wood. Арт N15.121 Комплект для раздвижной деревянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 1000 мм. Толщина полотна 25-50 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая труба диаметром 20 мм.
|
Модульная система |
||
| 77 |
Механизмы раздвижных дверей
|
Описание модульной системы Комплект раздвижной открытой системы для деревянных полотен с направляющей трубой состоящей из трех частей: N15.131 - 2 шт, N15.132 - 1 шт, крепление трубы к стене N15.130, N15.133. Преимущество модульной системы в том что добавляя элементы N15.132 и N15.130 можно увеличивать длину направляющей.
|

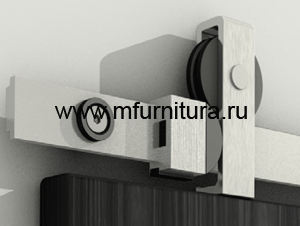

Механизмы раздвижной двери открытого типа. Система CHARIOT |
||
| 78 |
Механизмы раздвижных дверей Модель CHARIOT. Арт. N15.901 |
Описание модели CHARIOT. Арт. N15.901 Комплект для раздвижной деревянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 900 мм. Полотно толщиной 40 мм. Материал комплектующих - алюминий сатинированный под нержавеющую сталь. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая алюминиевая пластина с сатинированным покрытием.
|
Механизмы раздвижной двери открытого типа. Система К-04 |
||
| 79 |
Механизмы раздвижных дверей Модель К-04 |
Описание модели К-04 Механизм для раздвижной двери открытого типа с накладным креплением кареток, направляющей 2 метра и крепежем к стене. Цвет черный. Опционально возможна установка доводчиков. Беспороговая система. Для увеличения длины направляющей предусмотрен соединитель (в комплекте).
Технические характеристики Двухколесный механизм открытого типа с ограничителями хода и креплением каретки с фасадной стороны дверного полотна. Опционально возможна установка комплекта газовых доводчиков работающих на закрытие и открытие (ход доводчика 10 см). Крепление направляющей только над проемом. Металлическая направляющая. Толщина стенки профиля 6,2мм. Материал углеродистая сталь с порошковым покрытием. Колеса на подшипниках, покрытие АВС пластик. Нагрузка до 80 кг. Толщина дверного полотна 35-45 мм.
|

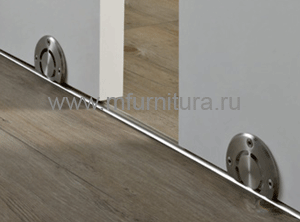

Механизмы раздвижной двери. Система FERO Wood |
||
| 80 |
Механизмы раздвижных дверей Модель FERO Wood. Арт. N15.215 |
Описание модели FERO Wood. Арт. N15.215 Комплект для раздвижной деревянной двери. Нижнеопорная система. Нагрузка на полотно 120 кг. Толщина полотна 35-40 мм. Материал комплектующих - нержавеющая сталь EN1.4301. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Цвет покрытия - хром. Направляющая нижняя - цельнометаллическая из нержавеющей стали. Цвет покрытия хром.
|

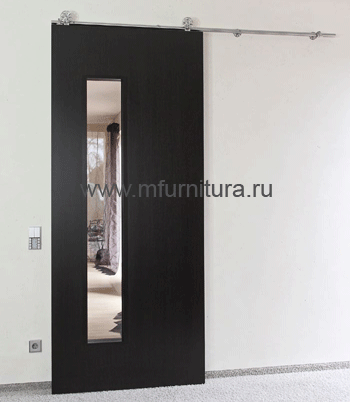

Механизмы раздвижной двери. Система Spider S |
||
| 81 |
Механизмы раздвижных дверей Модель ST.1034 |
Описание модели ST 1034 Комплект фурнитуры Spider S предназначен для деревянной раздвижной двери настенного монтажа. Покрытие нержавеющая сталь матовая.
|
www.mfurnitura.ru |
+7(495)518-85-96 |
e-mail: info@mfurnitura.ru |
