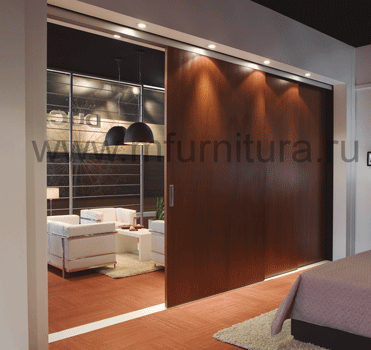

Комплект телескопического выдвижения двух дверей

Модель D-80 telescopic

Технические характеристики

Беспороговая система

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом.

Минимальная толщина двери 20 мм, максимальная толщина двери 40 мм.

Нагрузка до 80 кг. на полотно.

Механизм D-80 telescopic используется с профилем U-21.

Стандартная длина профиля 1,6м; 1,8м; 2,0м; 3,2м; 3,6м; 4,0м.

Особенность системы D-80 telescopic - полотна движутся по двум параллельно установленным профилям U-21. По этому профиля крепятся к потолку или закладной в проеме или вдоль стены над проемом.

Инструкция по сборке прилагается

Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-21

Алюминиевый профиль U-21

Алюминиевый профиль U-21 Алюминиевый профиль под механизмы серии D-80. Не анодированный. Длина 1,6м; 1,8м; 2м; 3,2м; 3,6м; 4м

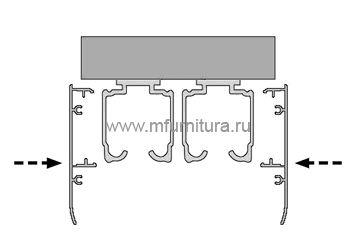

FASCIA U-21
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Закрывает щель между верхним краем раздвижной двери и профилем U-21 высотой 66 мм или 120 мм. Анодированное покрытие. Цвет серебро. Длина 2м, 3м. Опция.

Алюминиевый декоративный профиль-карниз

Алюминиевый декоративный профиль-карниз Алюминиевый декоративный профиль-карниз

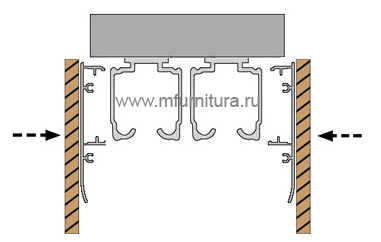

Если дверное полотно с деревянной текстурой и карниз нужно сделать из добора, то используются кронштейны для крепления фальшпанели к профилю U-21. Роль кронштейна выполняет клипса FASCIA U-21 66 длиной по 50мм. К тыльной стороне добора крепится клипса и затем защелкивается на профиль U-21. Опция.

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик. Комплект – 2штуки. Опция.

Торцевая заглушка на профиль

TAPA U-21
Торцевая заглушка на профиль U-21. Материал пластик. Комплект – 2штуки. Опция.

Торцевая заглушка на профиль

Нижний поводок

Поводок для деревянной раздвижной двери. Состав: пластик.

Внизу дверного полотна нужно сделать фрезой пропил под нижний поводок. Если нет фрезы, то можно подручным способом сделать пропил/прорезь и вклеить внутрь П-образный профиль А-6.

Второй вариант (более простой) – к нижнему торцу раздвижного полотна прикрепить накладной профиль А-3. При его установке нужно учитывать, что профиль U-21 крепится на 15 мм выше. В нижний паз профиля А-3 вставляется ворсовая щетка, закрывающая щель между полом и раздвижным полотном. На лицевую (скругленую) часть клеится пленка в цвет текстуры дверного полотна.

Комплект D-80 synchro совместим с профилями для сборки алюминиевой перегородки Toledo.

Ручки, замки для раздвижных деревянных дверей можно выбрать в разделах сайта
