Раздвижные двери неплохой выбор для современного дома, где комнаты небольшие, а, стало быть, стены в большом дефиците. Существующие щитовые двери легко могут быть переделаны в раздвижные. Если проемы достаточно широки, то подойдут конструкции для двустворчатых, открывающихся в обе стороны дверей. Механизмы раздвижных дверей выпускаются со всей необходимой фурнитурой — направляющими двух видов, с креплением под кронштейн и без него, роликовыми каретками, нижним поводком, стопорами и шурупами. Перед тем как приобрести приспособление для раздвижной двери,
измерьте дверь. Длина направляющей должна быть вдвое больше ширины двери. Механизмы раздвижных дверей должны соответствовать и массе вашей двери.
Механизмы раздвижных дверей
HANGING WHEEL SERIES
Описание
Ролики механизмов раздвижных дверей имеют покрытие из износоустойчивой резины. Использование подшипников в роликах механизма обеспечивает мягкое и бесшумное скольжение дверей, перегородок массой до 100кг. Подшипники защищены от попадания пыли, что обеспечивает их долговременное использование. Каждый комплект имеет схему-инструкцию по сборке на русском языке. Направляющая для механизмов раздвижных дверей алюминиевая. В каждый комплект входит по две каретки роликов на крепежных пластинах ( крепится на углах двери); ограничители хода (или фиксаторы в зависимости от модели) крепятся в направляющей, чтобы ролик не выскочил из направляющей и тем самым ограничивал ход дверей; нижний поводок нужен для нижней фиксации двери, чтобы она не ходила маятником снизу к себе от себя. Он устанавливается в углу проема с той стороны, в которую будет сдвигаться дверь. Для его установки внизу полотна двери нужно пропилить паз 10 на 14 мм, или если нет такой возможности воспользоваться алюминиевым профилем под нижний поводок; регулировочный ключ для окончательной регулировки высоты двери и ее ровного подвешивания.
Механизмы раздвижных дверей Модель 912 Цена 150 руб
Допустимая нагрузка на комплект 30кг. Минимальная толщина двери 19мм. Колеса
используемые профиля
износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилем А-7.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.
Механизмы раздвижных дверей Модель 02 Цена 230 руб
используемые профиля
Допустимая нагрузка на комплект 40кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.
Механизмы раздвижных дверей
Модель 06A Цена 300 руб
используемые профиля
Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Отличительная особенность модели встроенный шарнир, т.е. если направляющая по которой ходит ролик имеет не строгое горизонтальное положение (кривые потолки и т.п.) то благодаря шарниру дверь все равно висит строго вертикально. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.
Механизмы раздвижных дверей
Модель 08 Цена 300 руб
используемые профиля
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Модель 09 Цена 250 руб
используемые профиля
Допустимая нагрузка 50 кг . Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края.
Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Модель 302 Цена 400 руб
используемые профиля
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Модель 913 Цена 340 руб
используемые профиля
Допустимая нагрузка 80 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Отличительная особенность модели вдвое увеличенное количество осей с роликами, т.е. можно использовать с большей нагрузкой. Т.к. роликов в 2 раза больше то нагрузка на каждый ролик меньше, отсюда срок эксплуатации больше и лучше плавность хода. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Модель 3025 Цена 230 руб
используемые профиля
Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Фиксатор регулируемый по усилию защелкивания.
Комплект механизма раздвижной двери включает в себя: 2 пластиковые каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.
Аксессуары
Фланец для деревянной двери, крепеж сбоку. Цена 75 руб.
Нижний поводок
Нижний поводок. Крепится к полу со стороны куда съезжает дверь.
Цена 20 руб/шт
варианты крепления
Нижний поводок J01
Нижний поводок J01.
Цена 35 руб/шт
Нижний поводок J02
Нижний поводок J02.
Цена 30 руб/шт
Нижний поводок J03
Нижний поводок J03.
Цена 20 руб/шт

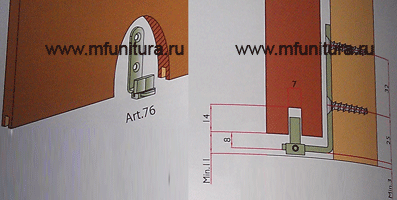

Нижний поводок арт. 76
Нижний поводок арт. 76
Цена 80 руб/шт
Мебельный ролик модель 349
Мебельный ролик
Цена 15 руб/шт
Направляющая шина для механизмов раздвижных перегородок и межкомнатных дверей
Модель А-8
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей. К направляющей применяется регулируемый кронштейн 0114.
Модель А-8-1,8, длина 1,8 м. Цена 250 руб/шт
Модель А-8-2, длина 2 м. Цена 280 руб/шт
Модель А-8-3, длина 3 м. Цена 420 руб/шт
В упаковке 10 шт
кронштейн 0114
Кронштейн 0114 металлический, с регулировкой расстояния между стеной и направляющей.
Применяется вместе с направляющей А-8.
Цена 25 руб/шт
кронштейн 0115
Кронштейн предназначен для крепления фальшпанели к алюминиевому профилю 0110, А8. Фальшпанель крепится саморезами к кронштейну, который защелкивается на алюминиевом профиле.
Цена 10 руб/шт
Модель А-1
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей. Толщина стенки профиля 1,7 мм.
Модель А-1-1,8, длина 1,8 м. Цена 220 руб/шт
Модель А-1-2, длина 2 м. Цена 240 руб/шт
Модель А-4-3, длина 3 м. Цена 360 руб/шт
Кронштейн А-2
Кронштейн А-2 служит для крепления направляющей к стене. Применяется вместе с направляющей А-1.
Цена 12 руб/шт
Модель А-4
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей. Толщина стенки профиля 1,5 мм.
Модель А-4-1,8, длина 1,8 м. Цена 200 руб/шт
Модель А-4-2, длина 2 м. Цена 220 руб/шт
Модель А-4-3, длина 3 м. Цена 330 руб/шт
Модель А-4-4, длина 4 м. Цена 440 руб/шт
Модель А-5
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 3025
Модель А-5-2, длина 2 м. Цена 240 руб/шт
Модель А-5-3, длина 3 м. Цена 360 руб/шт
Модель А-7
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 912
Толщина стенки профиля 1,3 мм.
Модель А-7-2, длина 2 м. Цена 160 руб/шт
Модель А-7-3, длина 3 м. Цена 240 руб/шт
нижняя направляющяя под поводок Модель А-3
Алюминиевая нижняя направляющая шина под поводок. Накладной профиль.
Имеется паз под щетку-шлегель, который закрывает щель между дверью и полом.
Модель А-3, длина 1,8 м. Цена 100 руб/шт
Модель А-3, длина 3,6 м. Цена 200 руб/шт
нижняя направляющяя под поводок Модель А-6
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль.
Модель А-6, длина 1,8 м. Цена 80 руб/шт
Модель А-6, длина 3,6 м. Цена 160 руб/шт
Комплект механизмов на раздвижную межкомнатную дверь из Финляндии
HELAFORM

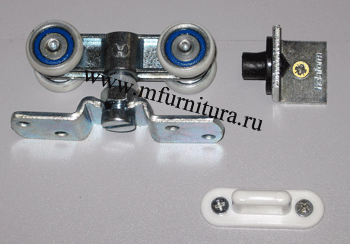

Механизмы раздвижной двери, перегородки HELAFORM (Финляндия), модель 765
Модель 765
Описание модели 765
Минимальная толщина двери 20мм, максимальная 40мм. Колеса с нейлоновой поверхностью. Модель имеет ограничитель который ограничивает ход двери. Отдельно можно приобрести фиксатор который будет фиксировать дверь в крайнем открытом и закрытом положении. Срок эксплуатации ориентировочно 25 лет. Нагрузка на комплект до 75 кг.
Справочные данные механизма раздвижных дверей модели 765
шариковый подшипник
минимальная ширина двери 20мм, максимальная 40мм
нагрузка 75 кг
установочные размеры в схеме
содержание комплекта см в комплектации
Комплект на одностворчатый проем
каретка механизмов с установочной пластиной - 2 шт
ограничитель - 2 шт
нижний поводок - 1 шт
Стоимость комплекта с фиксатором без направляющей 1240 рублей
Стоимость комплекта без фиксатора без направляющей 1120 рублей
Комплект механизмов на раздвижную межкомнатную дверь из Италии
TERNO SCORREVOLI
Механизмы раздвижной двери, перегородки TERNO SCORREVOLI (Италия), модель 1676Y

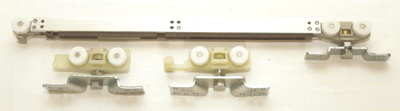

Модель 1676Y
Цена за комплект с направляющей арт.1280 длина 2м - 5100 руб
Описание модели 1676Y
Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см.
Модель механизма 1676Y по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1676Y
шариковый подшипник
минимальная толщина двери 20мм, максимальная 40мм
нагрузка 80 кг
установочные размеры в схеме
содержание комплекта см в комплектации
Комплект на одностворчатый проем
каретка механизмов с установочной пластиной 2 шт
доводчик каретки 2 шт
нижний поводок 1 шт
алюминиевый рейл арт. 1280 длина 2м -1 шт
кронштейн 4 шт
Цена направляющей арт. 1280 длина 2м - 1160 руб
Цена направляющей арт. 1280 длина 3м - 1740 руб
Цена направляющей арт. 1700 длина 2м - 1450 руб
Цена направляющей арт. 1720 (кронштейн для профиля 1700) длина 2м - 650 руб

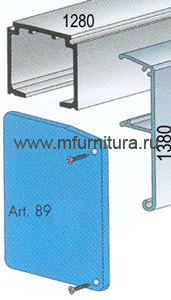

Цена алюминиевого профиля (фальш-панель) арт. 1380 (совместим с профилем арт.1280 и арт.1700) длина 2м - 940 руб
Цена заглушки арт.89 для профиля арт.1380 - 120 руб
Цена алюминиевого профиля для подвесных потолков арт. 1381 (совместим с профилем арт.1280 и арт.1700) длина 2м - 650 руб
Механизмы раздвижной двери, перегородки SISCO SISTEM (Италия), модель 0112/0110 и 0117/0110

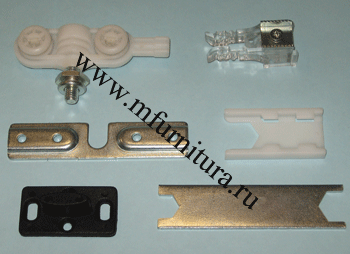

Модель 0112/0110
Модель 0117/0110
Цена за комплект 1650 руб

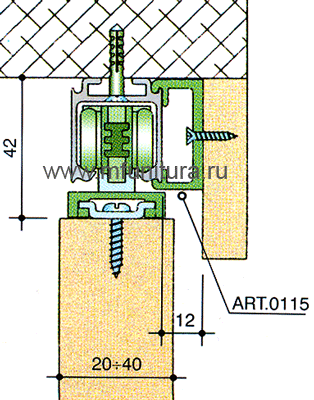

Описание модели 0112/0110 и 0117/0110
Модели механизмов раздвижных дверей 0112/0110 и 0117/0110 имеют одинаковые технические характеристики. Различия только в пластине крепления каретки к полотну двери. У модели 0112/0110 расстояние между верхним торцом полотна двери и нижним краем направляющей арт. 0110 - 11мм, минимальная толщина двери 20мм, максимальная 40мм. У модели 0117/0110 расстояние между верхним торцом полотна двери и нижним краем направляющей арт. 0110 - 29мм. минимальная толщина двери 30мм, максимальная 40мм. Данные модели механизмов раздвижных дверей комплектуются регулируемыми кронштейнами, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 0112/0110 и 0117/0110
роликовый подшипник
для модели 0112/0110 минимальная ширина двери 20мм, максимальная 40мм
для модели 0117/0110 минимальная ширина двери 30мм, максимальная 40мм
Механизмы раздвижной двери, перегородки SISCO SISTEM (Италия), модель 0117/0165 с доводчиком
Механизмы раздвижных дверей

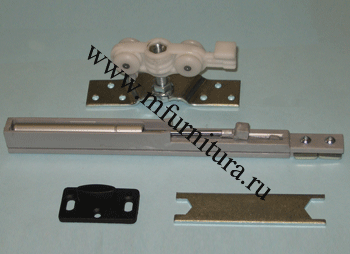

Модель 0117/0165 с доводчиком
Цена за комплект на одностворчатый проем 5140 руб
Цена за комплект на двустворчатый проем 8800 руб
Описание модели 0117/0165 с доводчиком
Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия.
Модель механизма 0117/0165 по желанию может комплектоваться направляющей арт. 0166. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 0165. С торца направляющая арт. 0165 может закрываться заглушкой арт. 0167. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Применение актуально для помещений с частым использованием раздвижной двери, особенно где есть маленькие дети
Справочные данные механизмов раздвижных дверей модели 0117/0165 с доводчиком
Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

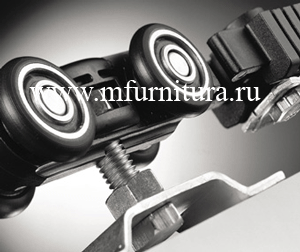

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.
Комплектация А
Комплект на одностворчатый прем включает в себя:
– комплект роликовых механизмов на 1 дверь
– алюминиевая направляющая
– 4 кронштейна для крепления направляющей
– нижний поводок, установочная фурнитура
Стоимость комплекта зависит от длины направляющей:
Четырехколесный механизм с фиксатором и установочной врезной пластиной к торцу двери. Врезная пластина обеспечивает минимальный зазор между рейлом и верхним торцом двери из всего линейного ряда механизмов раздвижных дверей, перегородок.
Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Расстояние от нижнего края направляющей до верхнего торца двери min 3мм- max 16мм

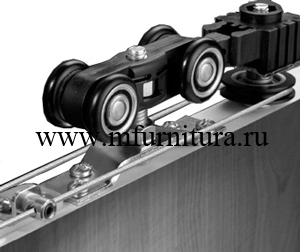

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически
Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Расстояние от нижнего края направляющей до верхнего торца двери min 17мм- max 22мм
Минимальная толщина двери 25 мм, максимальная толщина двери 40 мм.

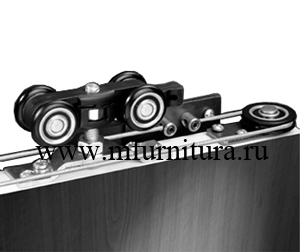

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.
Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Расстояние от нижнего края направляющей до верхнего торца двери min 17мм- max 22мм
Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Беспороговая система.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.
Комплектация
Комплект на одностворчатый проем включает в себя:
– комплект роликовых механизмов на 1 дверь
– алюминиевая направляющая
– нижний поводок, установочная фурнитура
– кронштейны для U-150 (опция)
Цена комплекта механизмов на одну дверь - 2640 руб
Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Активатор срабатывает за 15 см до конечной точки хода двери.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.
Комплектация
Комплект на одностворчатый проем может включать в себя:
– комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором или комплект роликовых механизмов с двумя доводчиками
– алюминиевая направляющая
– нижний поводок, установочная фурнитура
– кронштейны для U-150 (опция)
Цена комплекта механизмов на одну дверь с одним доводчиком (плюс один механизм с фиксатором)- 3180 руб
Цена комплекта механизмов на одну дверь с двумя доводчиками - 6360 руб
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 300 кг.
