Описание модели К.080.1.1
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.1.1
- Колеса на шарикоподшипнике с покрытием Delrin
- Минимальная толщина двери 25мм
- Нагрузка до 80 кг
- Минимальная ширина полотна 600 мм
Комплектация
- Роликовый механизм с доводчиком FLUID
- Активатор под доводчик
- Роликовый механизм
- Фиксатор амортизирующий для роликового механизма
- Нижний поводок
- Схема с установочными размерами
|
Комплектация |
|
|
|

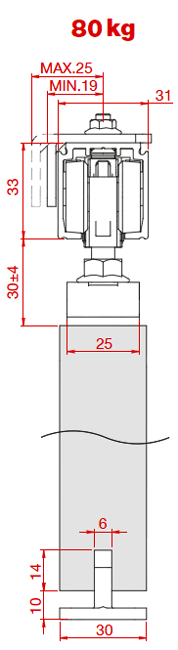

Установочные размеры |
|
|
|
![](terno_planki.gif) |
|
Используемые профиля |
![](terno_1280.jpg)
Арт. 1280 |
Длина 2м, 3,2м, 4м, 6м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
![](terno_127.gif)
|
![](terno_1280_127.gif) |
Кронштейн 127 для крепления направляющей к стене |
|
![](terno_125.gif)
|
Кронштейн 125 для крепления двух направляющих к стене |
|
![](terno_1380.gif)
|
![](terno_1380_2.gif)
|
Карниз 1380. Длина 2м, 3м, 4м, 6м. Применяется с профилями 1280, 1700. |
|
![](terno_1700_1710_razmer.gif)
|
Рейл 1700, 1710. Длина 2м.
На стену крепится профиль 1710, на него устанавливается несущий профиль 1700. |
|
![](terno_1381_razmer.jpg)
|
![](terno_1381_2.jpg)
|
Карниз 1381 для подвесного потолка. Длина 2м, 3м, 6м. Применяется с профилями 1280, 1700. |
|
![](terno_89_2.gif)
|
![](terno_89_4.gif)
|
|
Торцевая заглушка арт. 89 на профиль 1280 |
|
![](terno_1717.gif)
|
![](terno_1717_2.gif)
|
|
Торцевая заглушка арт. 1717 на профиль 1710, 1700 |
|
|
