Описание модели К.050.2.3
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID.
Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.050.2.3 облегчает монтаж и регулировку.
Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.050.2.3
- Колеса на шарикоподшипнике с покрытием Delrin
- Минимальная толщина двери 30мм, максимальная 40мм
- Нагрузка до 50 кг
- Минимальная ширина полотна 740 мм
Комплектация
- Роликовый механизм с доводчиком FLUID - 2 шт
- Активатор под доводчик - 2 шт
- Закладная в полотно под механизм - 2 шт
- Заглушка под закладную - 2 шт
- Регулировочный шаблон
- Нижний поводок регулируемый
- Схема с установочными размерами
|
Комплектация |
|
|
|

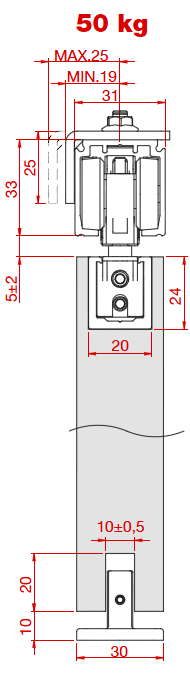

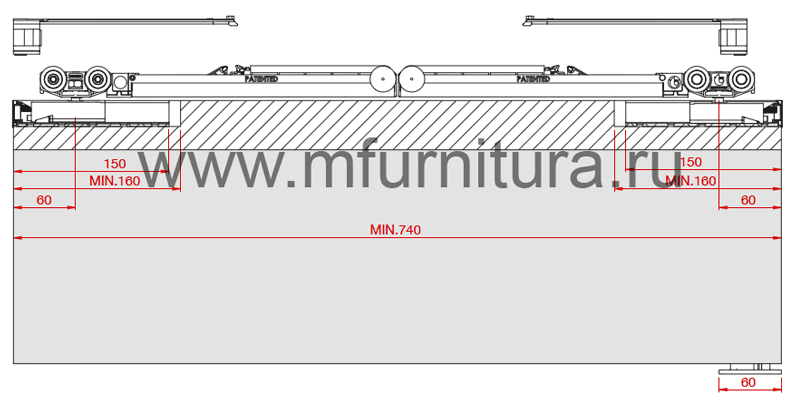

Установочные размеры |
|
|
| |
 |
|
Используемые профиля |
Арт. 1280 |
Длина 2м, 3,2м, 4м, 6м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
|
 |
Кронштейн 127 для крепления направляющей к стене |
|
|
Кронштейн 125 для крепления двух направляющих к стене |
|
|
|
Карниз 1380. Длина 2м, 3м, 4м, 6м. Применяется с профилями 1280, 1700. |
|
|
Рейл 1700, 1710. Длина 2м.
На стену крепится профиль 1710, на него устанавливается несущий профиль 1700. |
|
|
|
Карниз 1381 для подвесного потолка. Длина 2м, 3м, 6м. Применяется с профилями 1280, 1700. |
|
|
|
|
Торцевая заглушка арт. 89 на профиль 1280 |
|
|
|
|
Торцевая заглушка арт. 1717 на профиль 1710, 1700 |
|
|
