Для раздвижной перегородки системы Facile используются следующие механизмы:
|
1678Y/1634/G/S |

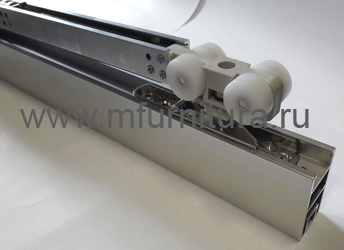

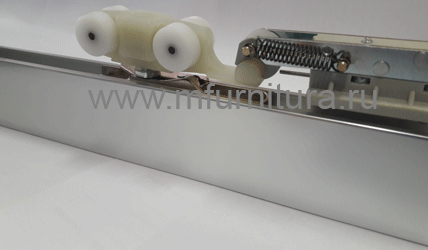

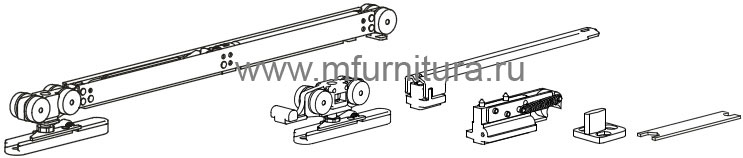

Описание модели 1678Y/1634/G/S
Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см.
Колеса на роликовых подшипниках.
Нагрузка 80 кг.
|
![](terno_1678Y.jpg) |
![](terno_1678Y.gif) |
![](terno_1678Y_1.gif) |
|
|
60T |
Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Колеса на роликовых подшипниках.
Нагрузка 60 кг.
|
![](terno_60T.jpg) |
![](terno_T60.gif) |
|
|
|
|
Используемые профиля |
![](terno_1280.jpg)
Арт. 1280 |
Длина 2м, 3,2м, 4м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
![](terno_1700_1720_1.gif)
|
Рейл 1700, 1720. Длина 2м, 3м.
На стену крепится профиль 1720, на него устанавливается несущий профиль 1700. |
|
![](terno_1700_1710_razmer.gif)
|
Рейл 1700, 1710. Длина 2м.
На стену крепится профиль 1710, на него устанавливается несущий профиль 1700. |
|
![](terno_1380.gif)
|
![](terno_1380_2.gif)
|
Алюминиевый декоративный профиль-карниз 1380 защелкивается на профиль по длине. Закрывает щель между верхним краем раздвижной двери и профилем. Анодированное покрытие. Цвет серебро. Длина 2м, 3м. Применяется с профилями 1280, 1700, 1720. |
|
![](terno_1381_razmer.jpg)
|
|
![](terno_1381_2.jpg)
|
Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700, 1720. |
|
![](terno_89_2.gif)
|
![](terno_89_4.gif)
|
|
Торцевая заглушка арт. 89 на профиль 1280 |
|
![](terno_1717.gif)
|
![](terno_1717_2.gif)
|
|
Торцевая заглушка арт. 1717 на профиль 1710, 1700 |
|
![](terno_1715_2.gif)
|
![](terno_1715.gif)
|
|
Торцевая заглушка арт. 1717 на профиль 1720, 1700 |
|
![](terno_127.gif)
|
![](terno_1280_127.gif) |
Кронштейн 127 для крепления направляющей к стене |
|
|
