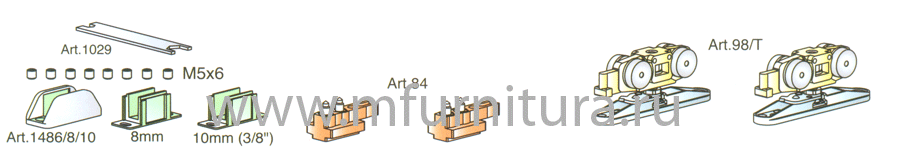

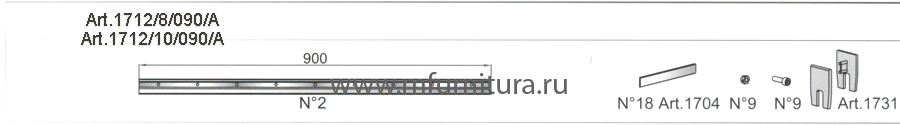

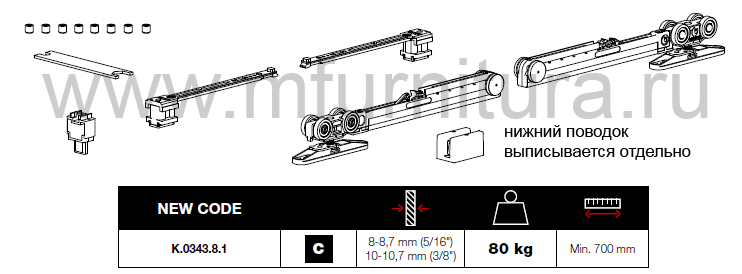

Комплектация
|
Используемые профиля |
Арт. 1280 |
Длина 2м, 3,2м, 4м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
|
 |
Кронштейн 127 для крепления направляющей к стене |
|
|
|
Карниз 1360. Длина 2м, 3м. Применяется с профилями 1280, 1700, 1370 |
|
|
Рейл 1700, 1720. Длина 2м, 3м.
На стену крепится профиль 1720, на него устанавливается несущий профиль 1700. |
|
|
|
Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700. |
|
|
|
|

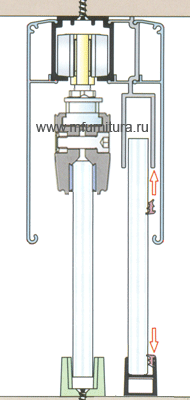

Рейл арт. 1370 для верхней фиксации неподвижной панели |
|
|
|
|
Рейл арт. 1740 для нижней фиксации неподвижной панели |
|
|
|
|
Торцевая заглушка арт. 1357 на профиль 1280, 1370, 1360 |
|
|
|
|
Уплотнитель стекла. Применяется с профилем art. 1370, 1740. |
|
|
|
|
Поводок art. 1366 для нижней фиксации неподвижной стеклянной панели. |
|
|

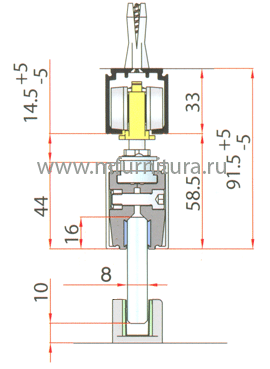

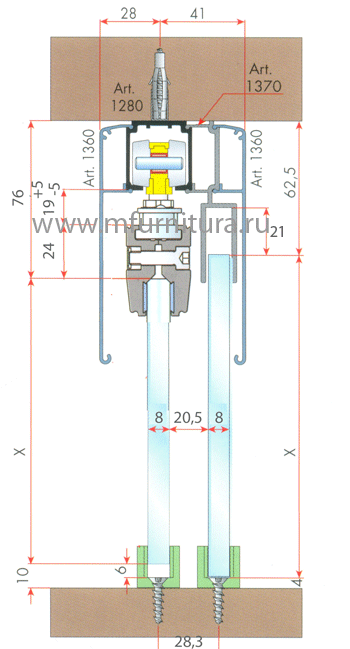

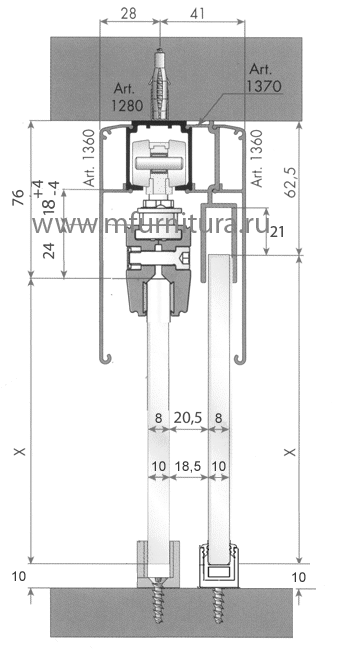

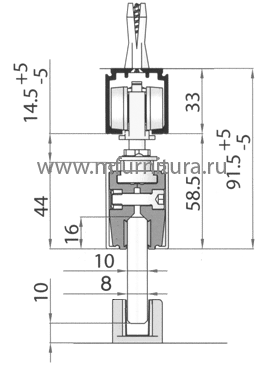

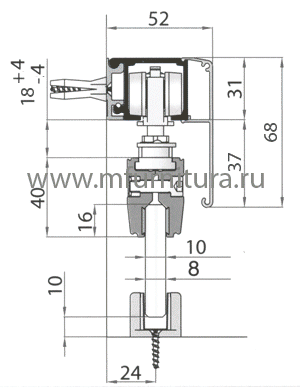

Установочные размеры |
 |
 |
 |
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
|
|
 |
|
|
Арт. 543/15 |
Арт. 543 |
Арт. 2262 |
|
| |
|
|
Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.
|
|
|
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266
|
|
 |
 |
|
 |
 |
| |
Арт. 543 |
Арт. 2262 |
Арт. 2264 |
Арт. 266 |
|
|
|
