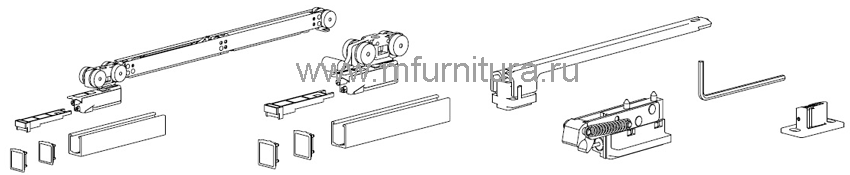

Комплектация |
|

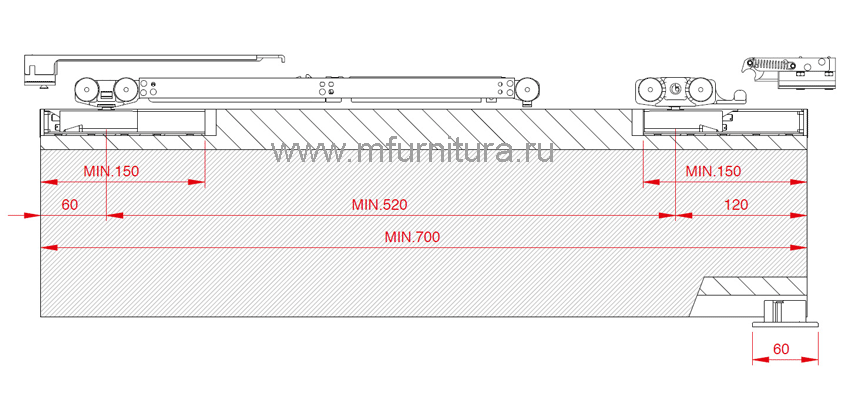

Установочные размеры |
|
|
|
При установке комплекта в проеме на потолок используется профиль 1280 и декоративные накладки на профиль 1890 (стандартная длина 2 метра, цвет хром матовый, анодированное покрытие). По торцам устанавливаются заглушки 1895.
|
|
При установке на стену используются профиля 1700 и 1710. На них устанавливается декоративная накладка 1890 (стандартная длина 2 метра, цвет хром матовый, анодированное покрытие). По торцам устанавливаются заглушки 1951. |
|
|
|
|
п.п. 1 и 2 в данной модификации не предусмотрены
|
|

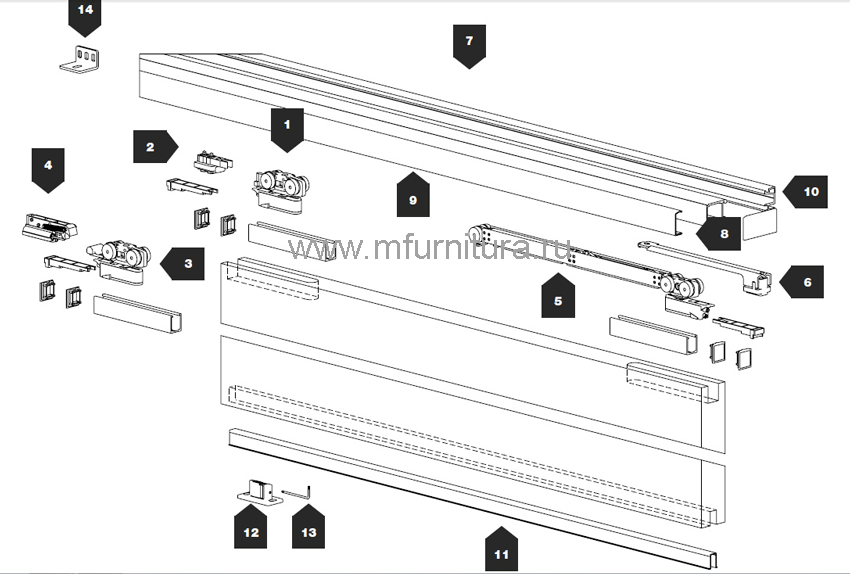

3 - каретка с врезным основанием, шаблон, проставка под основание, торцевые заглушки |
|
4 - малый гидравлический доводчик |
|
5 - большой доводчик с кареткой и врезным основанием, шаблон, проставка под основание, торцевые заглушки |
|
6 - активатор большого доводчика |
|
7 - профиль 1710 (1720) |
|
8 - профиль 1700 |
|
9 - декоративная накладка 1890 |
|
10 - торцевая заглушка 1951 (устанавливается на профиля 1700,1710,1890) |
|
11- профиль под нижний поводок А-6 |
|
12- нижний поводок |
|
13 - ключ регулировки зазора нижнего поводка |
|
14 - кронштейн 127 крепления профиля на стену, если механизм устанавливается на профиль 1280 |
|
|
|
|
|
|
С торца врезного основания каретки расположены винты регулировки установки и окончательного вывешивания полотна.
нижний винт- фиксация по месту
верхний винт – регулировка вывешивания полотна |
|
|
|

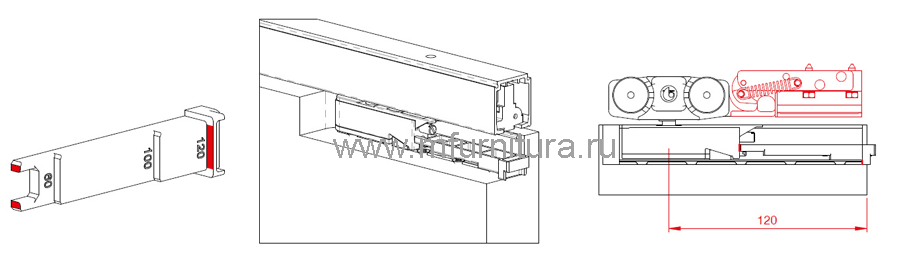

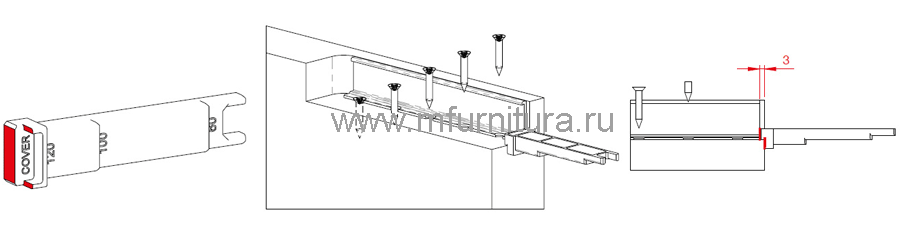

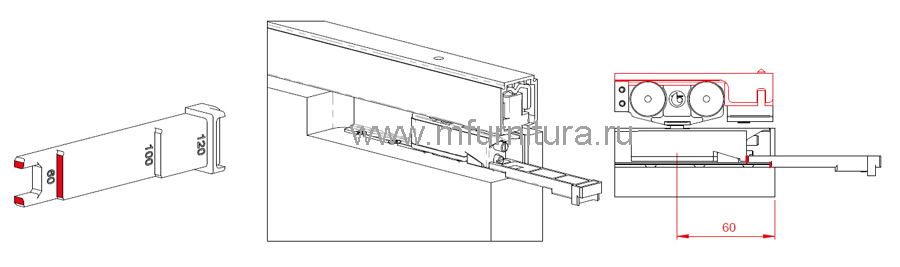

Установка проставки под каретки при помощи шаблона
|
|
|
|
|
|
|
Используемые профиля |
Арт. 1280 |
Длина 2м, 3,2м, 4м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
|
|
Кронштейн 127 для крепления направляющей к стене |
|
|
Кронштейн 125 для крепления двух направляющих к стене |
|
|
|
Карниз 1380. Длина 2м, 3м. Применяется с профилями 1280, 1700. |
|
|
Рейл 1700, 1710. Длина 2м.
На стену крепится профиль 1710, на него устанавливается несущий профиль 1700. |
|
|
|
Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700. |
|
|
|
|
Торцевая заглушка арт. 89 на профиль 1280 |
|
|
|
|
Торцевая заглушка арт. 1717 на профиль 1710, 1700 |
|
Арт. 1890 |
|
|
Декоративная накладка 1890. Цвет хром матовый.
Анодированное покрытие. Длина 2м. Применяется с профилями 1280, 1720, 1710, 1700. |
|
