Механизмы раздвижных дверей, перегородок из Италии. Модель 1716/98



Описание модели 1716/98

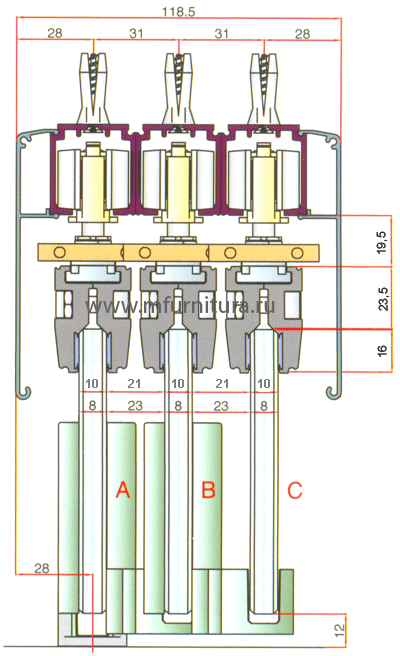

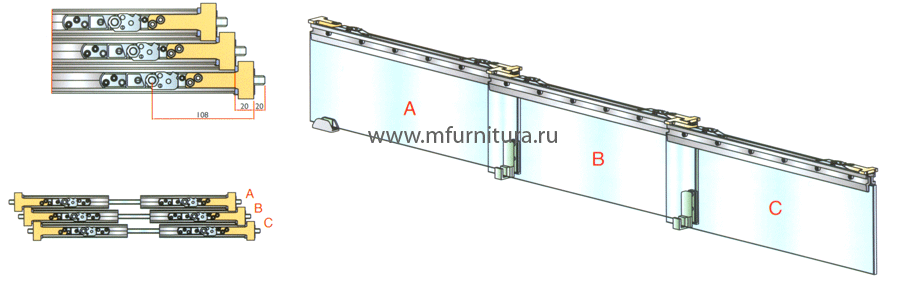

Система телескопического выдвижения трех дверей. Cистема позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Фиксатор позволяет зафиксировать дверь в крайнем закрытом положении.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.

При использовании профиля 1370 для стационарного полотна, зацепы ближайшего к нему раздвижного полотна нужно подточить приблизительно на 2мм.

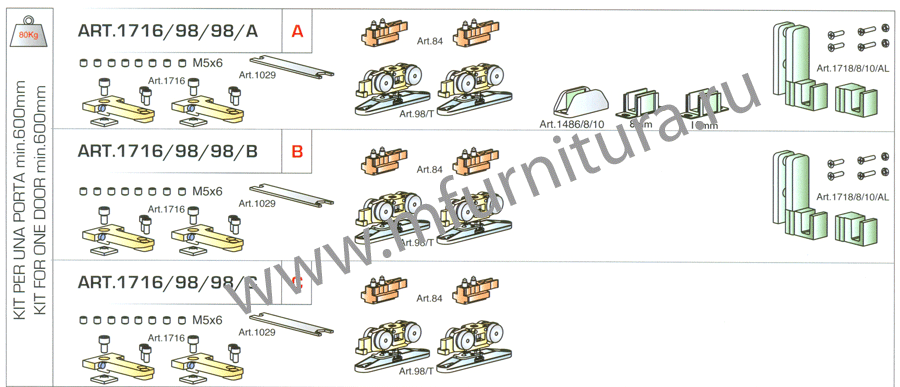

Комплектация












Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543. Обязательно применяется для стационарных полотен. Придает жесткость стационарным полотнам и закрывает щель между неподвижным стеклянным полотном и раздвижным.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266



Используемые профиля

Арт. 1280

Длина 2м, 3,2м, 4м.

Возможно крепление к стене с помощью кронштейна арт. 127



Кронштейн 125 для крепления трех направляющих к стене

Карниз 1360. Длина 2м, 3м. Применяется с профилями 1280, 1700, 1370



Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700.

Рейл арт. 1370 для верхней фиксации неподвижной панели

Рейл арт. 1740 для нижней фиксации неподвижной панели

Уплотнитель стекла. Применяется с профилем art. 1370, 1740.



Поводок art. 1366 для нижней фиксации неподвижной стеклянной панели.
