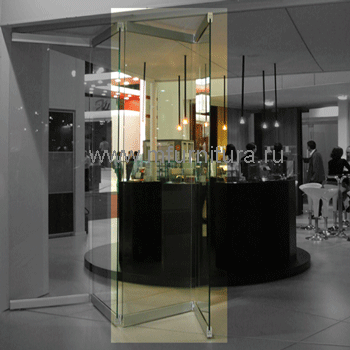

Механизмы стеклянных складных дверей. Модель Tauro PLVD-80

Описание

Беспороговая система

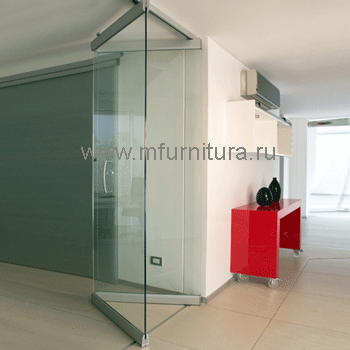

Комплект механизмов для складных дверей повышенной нагрузки.
Комплект Tauro PLVD-80 является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый.
Таким образом возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro PLVD-80 возможна установка в проеме одностворчатого стеклянного полотна выполняющего роль распашной двери.

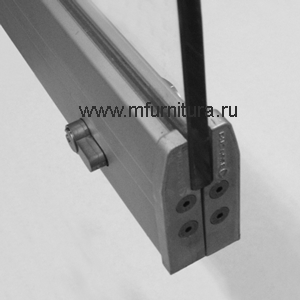

Стекло фиксируется зажимами стекла.

В закрытом положении предусмотрено закрывание на ключ (замок встроен в нижний зажим стекла).







Толщина стекла 8-10 мм.

Максимальная ширина двери 750мм.

Нагрузка 80 кг на панель.

Класс подшипника - премиум.

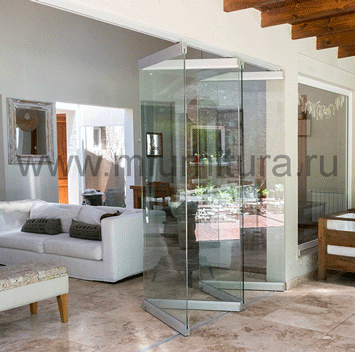

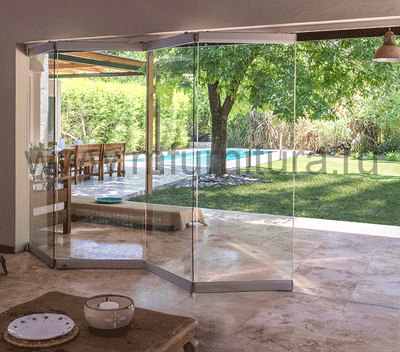

Беспороговая складная система. Возможна установка 2,4,6 полотен.

При установке полотен 6+6 общая ширина проема до 9 метров.

Максимальная нагрузка на зону складывания 300кг.

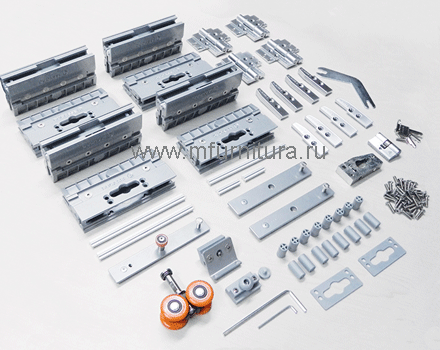

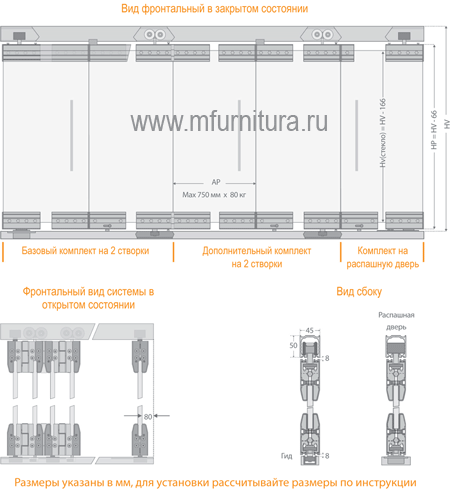

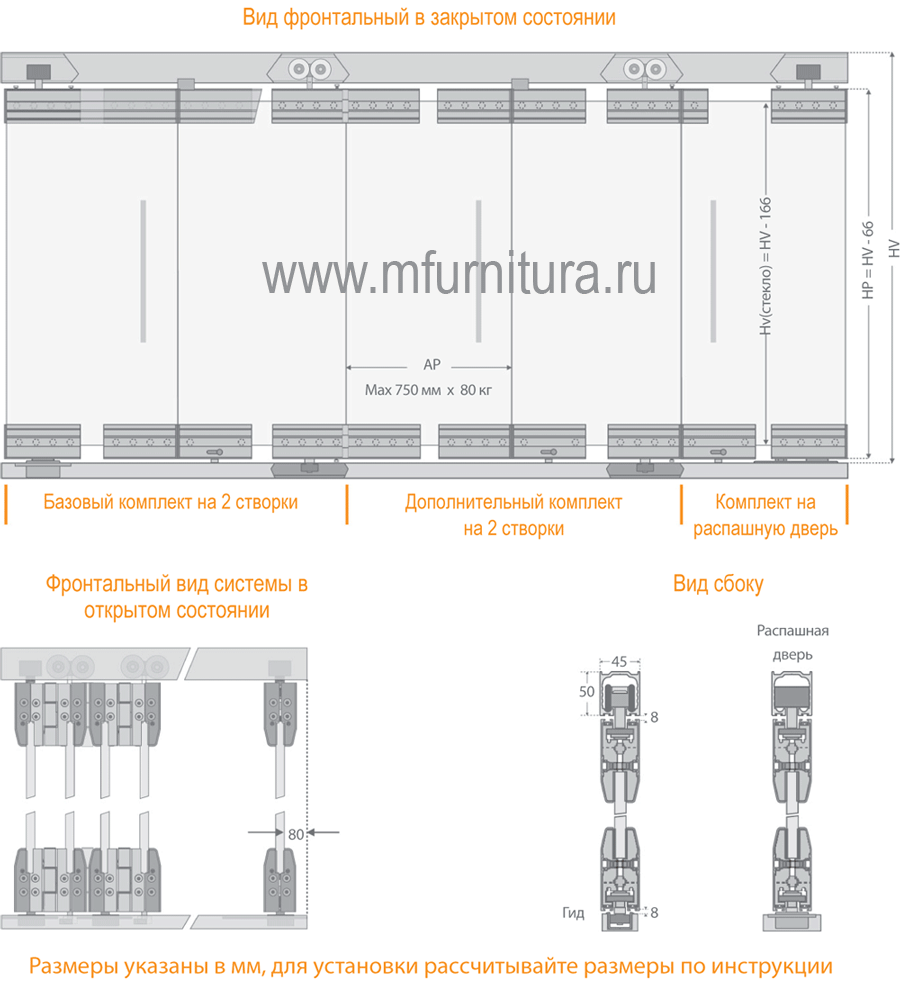

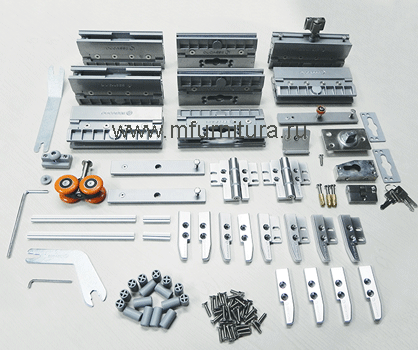

Базовый комплект TAURO PLVD-80

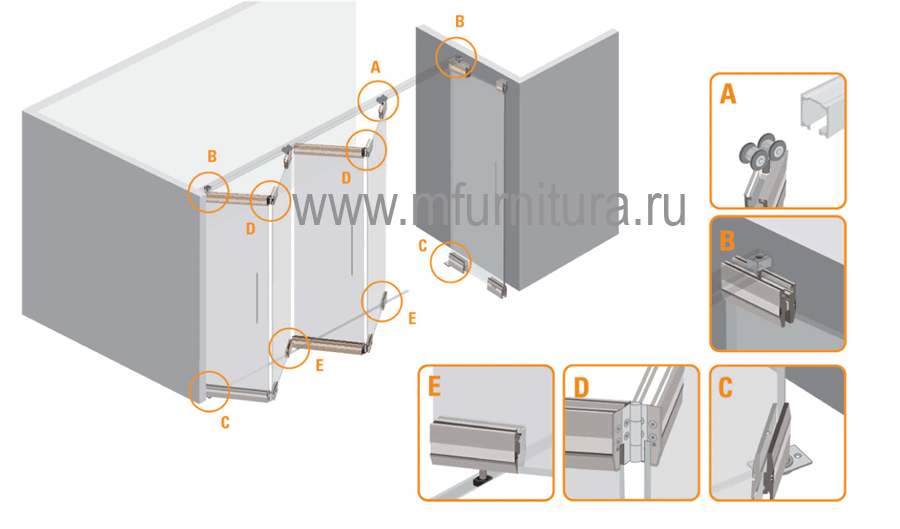

Устанавливается на 2 створки или на первые 2 створки при общем количестве створок 4 или 6. Первое (от косяка) полотно опирается на нижнюю опору в полу, в диаметральной плоскости сверху крепеж в профиль (на этой оси поворачивается). Со вторым полотном соединяется верхними и нижними петлями на зажимах стекла. На втором полотне основная нагрузка на верхний ролик. В зажим стекла встроен замок (закрывание на ключ).


Дополнительный комплект TAURO PLVD-80

Устанавливается на третье и четвертое полотно при общем количестве полотен 4, или на 3,4,5,6 полотно при общем количестве полотен 6. Дополнительный комплект между собой и базовым комплектом соединяется при помощи петель на зажимах стекла. Основная нагрузка на верхние ролики. Зажим стекла с функцией закрывания на ключ.

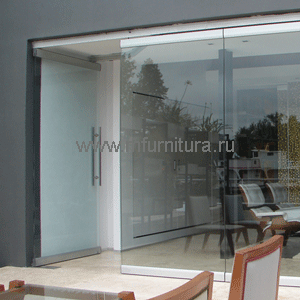

Комплект на распашное полотно

Комплект на распашное полотно с закрыванием на ключ. Распашное полотно устанавливается в зоне парковки. В нижней части полотна находится зажим с функцией закрывания на ключ, служит для фиксации полотна и защиты от нежелательного доступа. Опция.

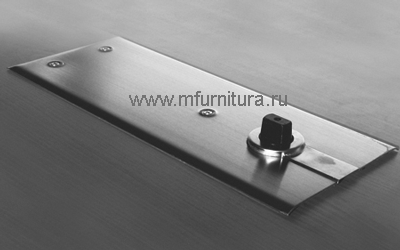

Нижняя поворотная ось для стекла с гидроприводом закрывания. Опция.

Алюминиевый профиль U-150
Алюминиевый профиль под механизмы серии D-150. Не анодированный. Длина 2м; 3,0м; 6,0м.

Алюминиевый профиль U-21
Алюминиевый профиль U-150 Recto

Алюминиевый профиль U-21

 Анодированный профиль. Длина 3м.
Алюминиевый профиль U-150 с крыльями

Алюминиевый профиль U-21

 Анодированный профиль. Длина 3м.
Алюминиевый рейл для гида PL

Для фиксации нижней части панелей, в пол устанавливается направляющая – алюминиевый рейл для PL.

Нижняя направляющая имеет стандартную длину 3 м. Ролики под нижний профиль в комплекте.

CLAMP FASCIA

На зажимы стекла механизма TAURO PLVD-80 устанавливается декоративная накладка CLAMP FASCIA по всей ширине полотна. Опция. Декоративная накладка имеет стандартную длину 2 метра. Установив декоративную накладку, верхняя и нижняя часть выглядит более завершенной. Анодированное покрытие. Цвет серебро.
