Потайная петля Anselmi. Производство Италия. |
|||
 |
|||
|
|||

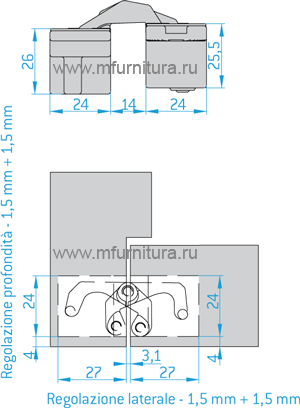

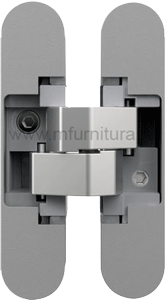

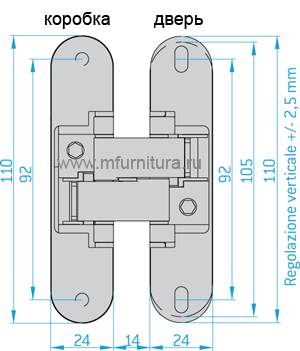

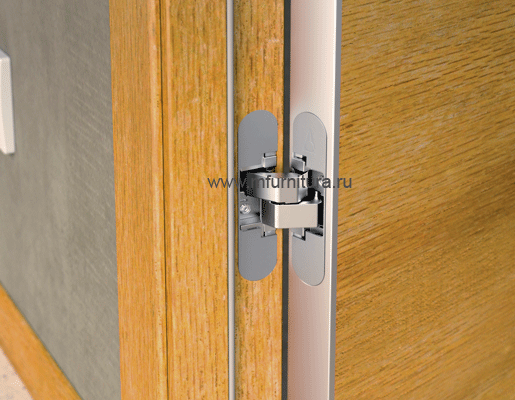

Потайная петля Anselmi. Модель 505/AN 140 3D
Скрытая петля. Арт. 505 |

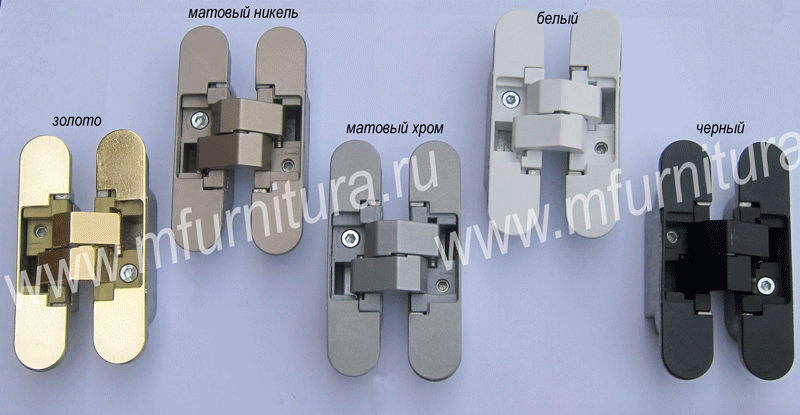

Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвета: матовый хром, никель, золото, черный, белый
|
Технические характеристики Нагрузка: 20 кг на петлю Высота: 110 мм Ширина фрезеровки двери: 24 мм Ширина фрезеровки коробки: 24 мм Угол открывания: 180 градусов |
||||||||||
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
||||||||||
 |

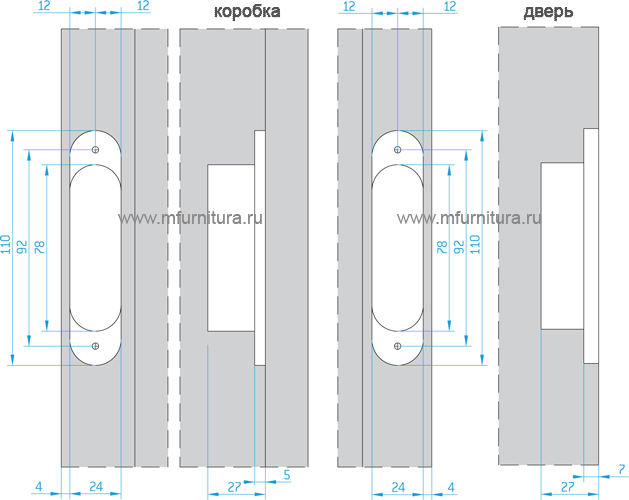

Врезка
Максимальный диаметр: 24 мм Гайка: диаметр врезки + 11 мм
Упаковка
Для дистрибьюторов: 48 шт. в 24 коробках (2 штуки в коробке) Для производителей: коробка по 42 шт
|
|||||||||||

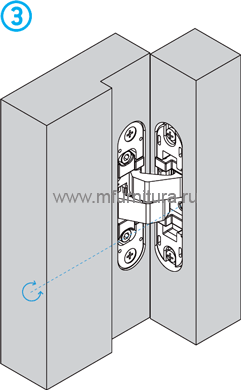

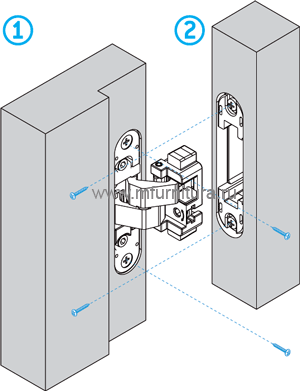

Установка петли традиционная |
||
 |
 |
|
1. Закрепить петлю на коробке. |

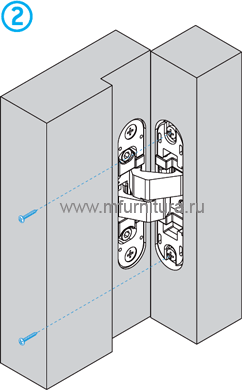

2. Закрепить петлю на двери. Рекомендуются винтики 4,5 мм на дерево. |
|
Установка петли при предварительной сборке |
||
 |
 |
|
Регулировка |
||||
 |
A - отверстие крепления к двери В - овальные отверстия для регулировки двери по вертикали. Код А0015.50 (см. схему шаблонов) С - винт крепления регулировки по глубине D - самозаконтривающаяся гайка для боковой регулировки Е - эксцентриковая система для регулировки по глубине |
|||
|
||||
 |
||||

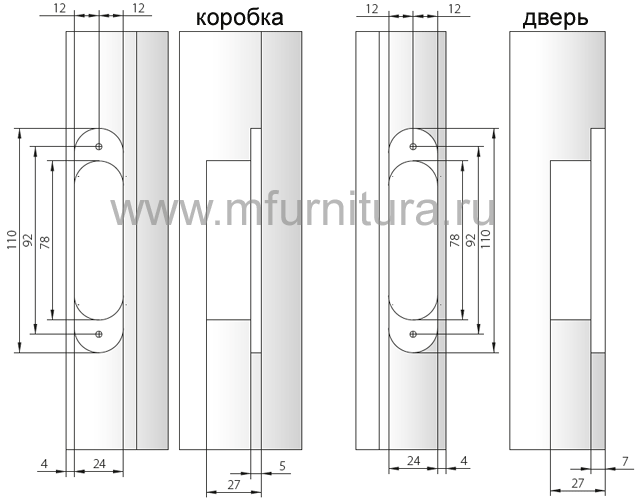

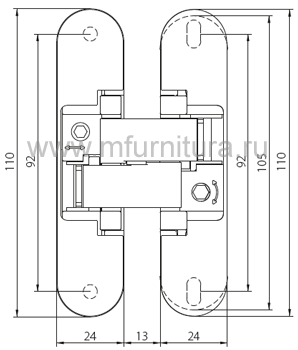

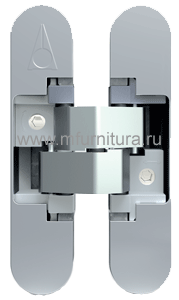

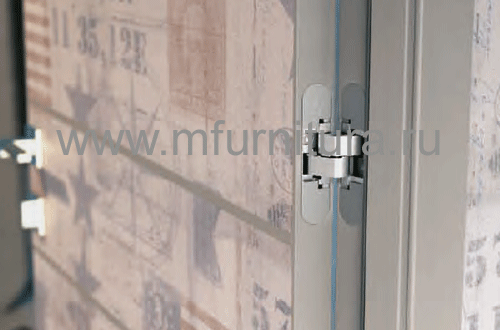

Потайная петля Anselmi. Модель 506/AN 160 3D
Скрытая петля. Арт. 506 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли Цвет: алюминиум хром |
Технические характеристики Нагрузка: на 2 петли - 60 кг, на 3 петли - 80 кг. Высота: 110 мм Ширина фрезеровки двери: 24 мм Ширина фрезеровки коробки: 24 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
 |
Врезка
Максимальный диаметр: 24 мм Гайка: диаметр врезки + 11 мм
Упаковка
Для производителей: коробка по 42 шт
|
|
 |
||

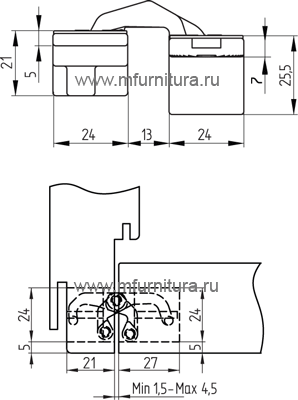

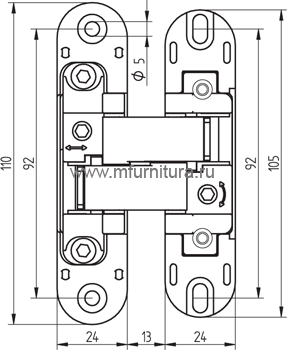

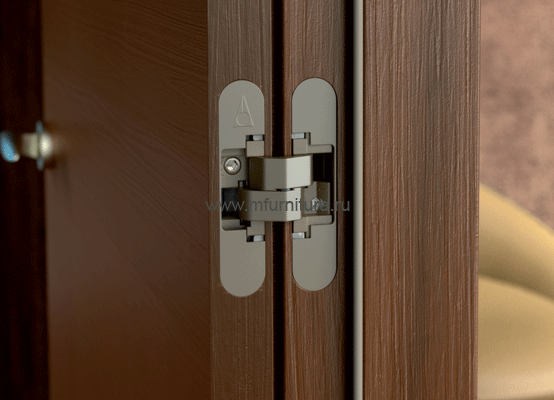

Потайная петля Anselmi. Модель 521/AN 150 3D
Скрытая петля. Арт. 521 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли Цвета: матовый хром, хром блестящий, никель, бронза
|
Технические характеристики Нагрузка: 20 кг на петлю Высота: 110 мм Ширина фрезеровки двери: 24 мм Ширина фрезеровки коробки: 24 мм Угол открывания: 180 градусов |
||||
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
||||
 |

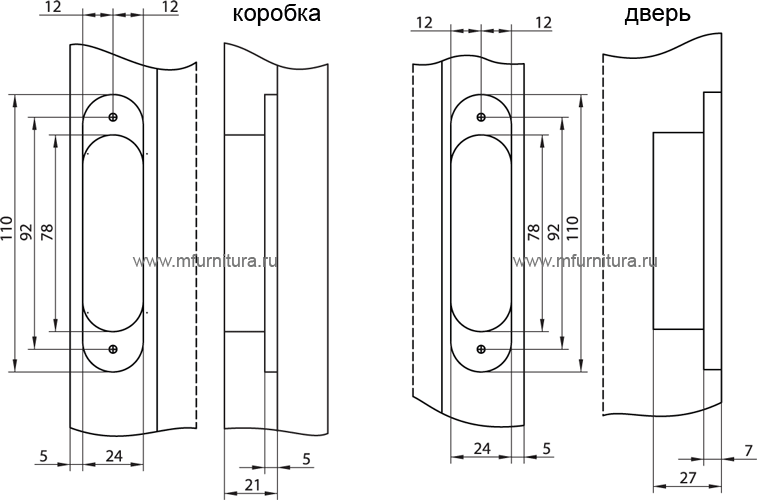

Врезка
Максимальный диаметр: 24 мм Гайка: диаметр врезки + 11 мм
Упаковка
Для дистрибьюторов: 48 шт. в 24 коробках (2 штуки в коробке) Для производителей: коробка по 42 шт
|
|||||
 |

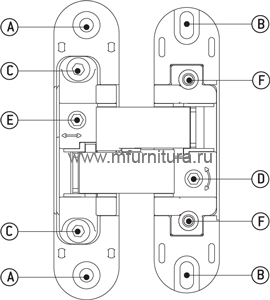

A - отверстие крепления к двери В - овальные отверстия для регулировки двери по вертикали. Код А0015.50 (см. схему шаблонов) С - винт крепления регулировки по глубине D - самозаконтривающаяся гайка для боковой регулировки F - дополнительные отверстия для крепления двери Е - эксцентриковая система для регулировки по глубине |
|||||
|
||||||
 |
||||||

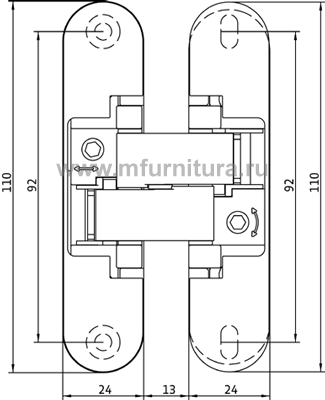

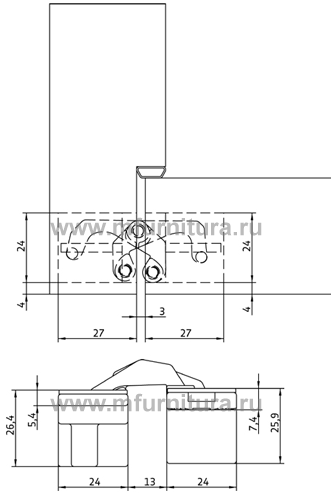

Потайная петля Anselmi. Модель 580/AN 180 3D
Скрытая петля. Арт. 580 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли Цвет: матовый хром |
Технические характеристики Нагрузка: на 2 петли - 80 кг. Высота: 110 мм Ширина фрезеровки двери: 24 мм Ширина фрезеровки коробки: 24 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |

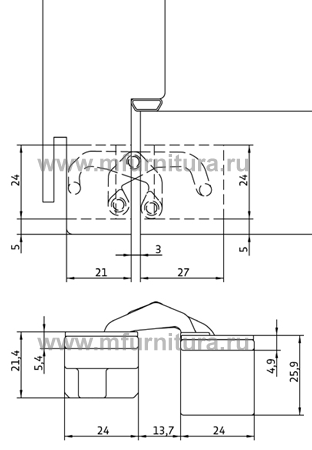

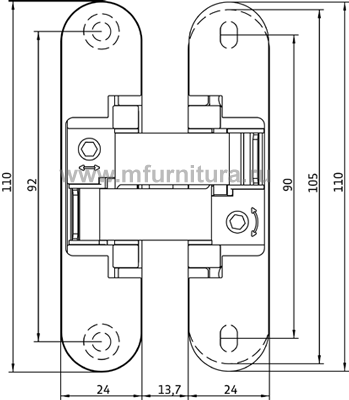

Потайная петля Anselmi. Модель 528/AN 170 3D ALU
Скрытая петля. Арт. 528 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли Цвет: матовый хром |
Технические характеристики Нагрузка: на 2 петли - 60 кг. Высота: 110 мм Ширина фрезеровки двери: 24 мм Ширина фрезеровки коробки: 24 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 1,5 мм – 1,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |

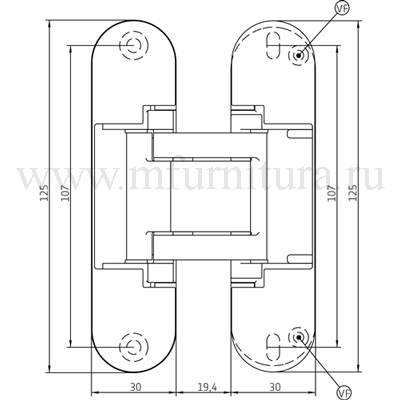

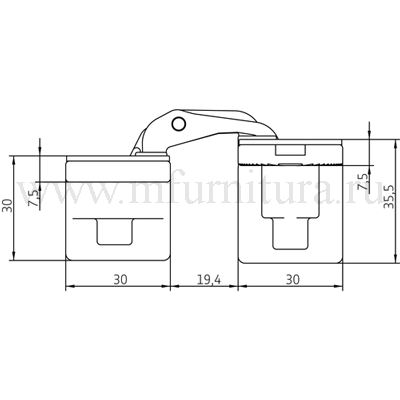

Скрытая петля Арт. AN 164 3D FVZ 12/38 |
Невидимая петля Anselmi. Материал – цинковый сплав Для дверей с минимальной толщиной 38 мм Для деревянных и алюминиевых дверных коробок Трехмерная регулировка Универсальная петля Цвет: матовый хром |
Технические характеристики Нагрузка: на 2 петли - 60 кг. Высота: 125 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 30 мм Угол открывания: 180 градусов |
 |
 |
Регулировки по горизонтали : + 1,5 мм – 1,5 мм по высоте : - 2,5 мм + 2,5 мм глубина: -1мм + 1 мм |

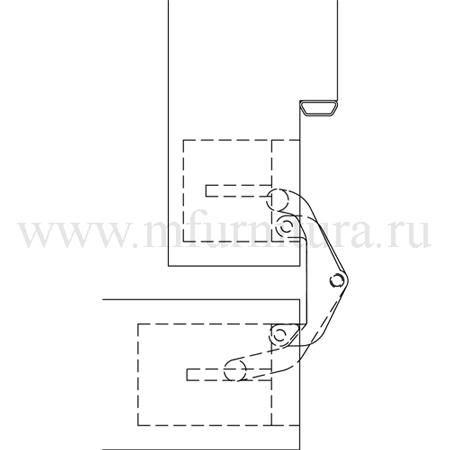

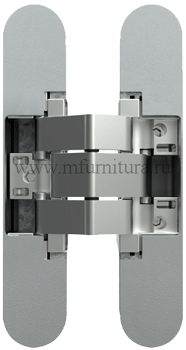

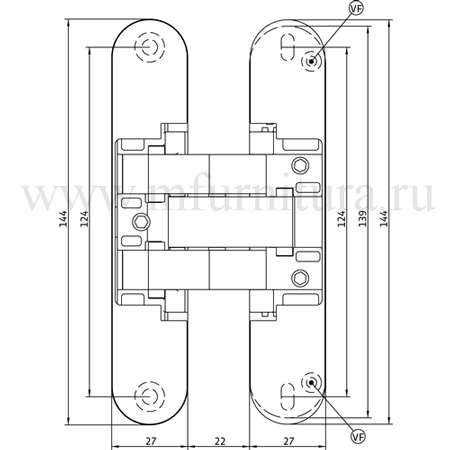

Скрытая петля Арт. AN 142 3D |
Невидимая петля Anselmi. Материал – цинковый сплав/полимер Для дверей толщиной 35-45 мм Для деревянных и алюминиевых дверных коробок Трехмерная регулировка Универсальная петля Цвет: матовый хром |
Технические характеристики Нагрузка: на 2 петли - 40 кг Высота: 144 мм Ширина фрезеровки двери: 27 мм Ширина фрезеровки коробки: 27 мм Угол открывания: 180 градусов |
 |
 |
Регулировки по горизонтали : + 1,5 мм – 1,5 мм по высоте : - 2,5 мм + 2,5 мм глубина: -1мм + 1 мм |
 |
 |

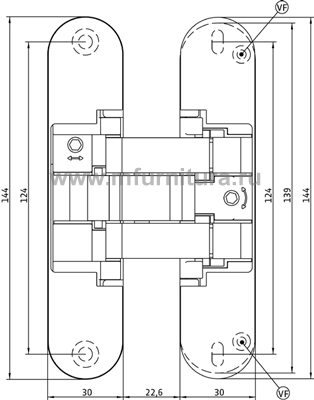

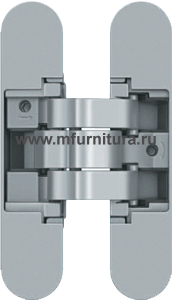

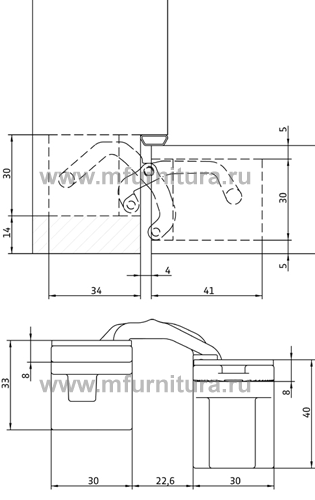

Скрытая петля. Арт. 514 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 40 мм Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли Цвет: матовый никель |
Технические характеристики Нагрузка: на 2 петли - 60 кг. Высота: 144 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 30 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |

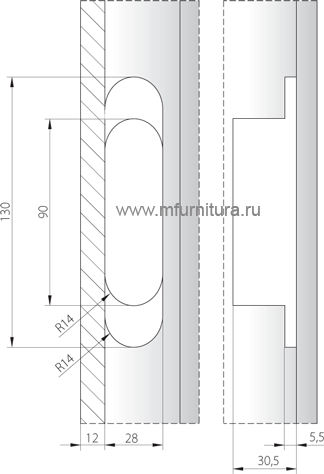

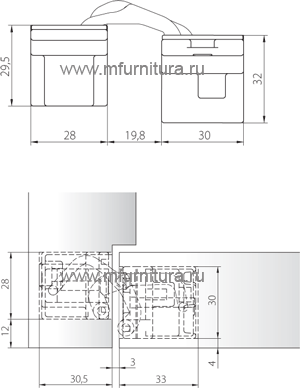

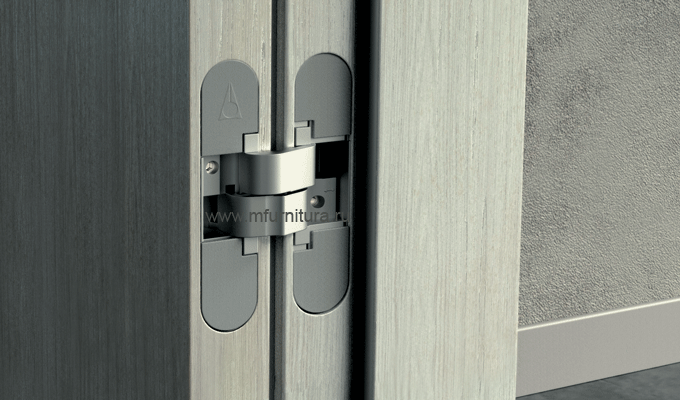

Скрытая петля. Арт. 511 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 38 мм 3-х мерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвет матовый никель |
Технические характеристики Нагрузка: 20 кг на петлю Высота: 130 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 28 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
 |
 |
|
 |
||

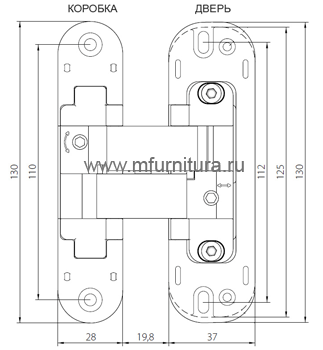

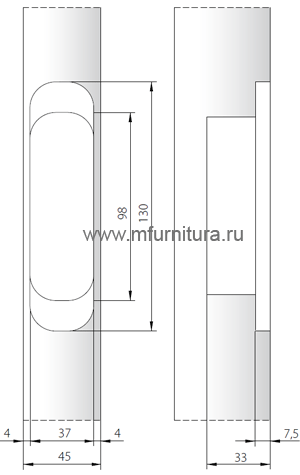

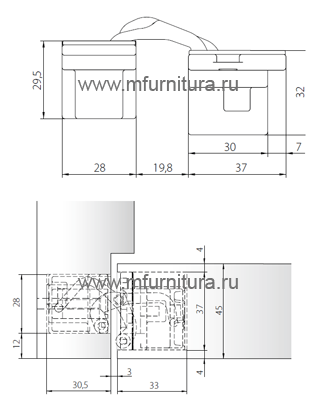

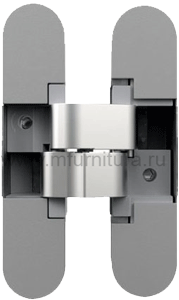

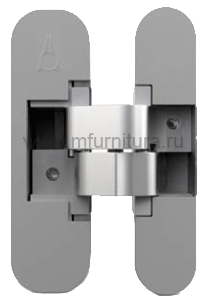

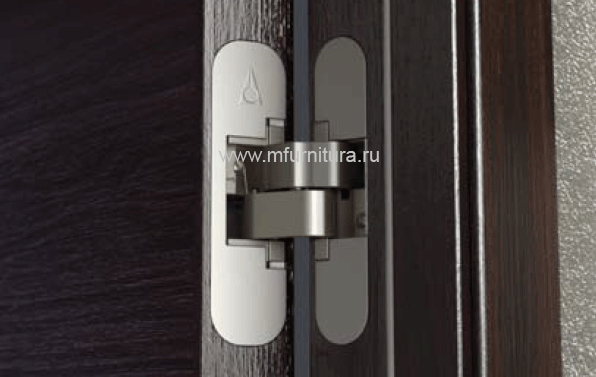

Потайная петля Anselmi. Модель 513/AN 141 3D FVZ 12/45
Скрытая петля. Арт. 513 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 45 мм трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвет матовый никель |

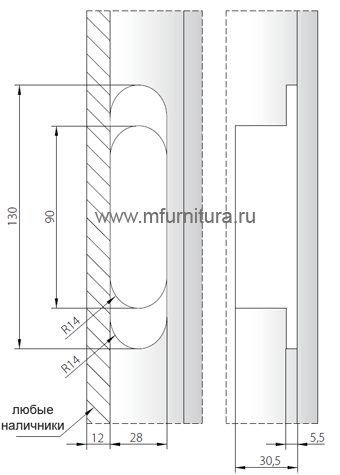

Технические характеристики Нагрузка: 20 кг на петлю Высота: 130 мм Ширина фрезеровки двери: 37 мм Ширина фрезеровки коробки: 28 мм Угол открывания: 180 градусов |
 |
 |
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
 |
 |
|
 |
||

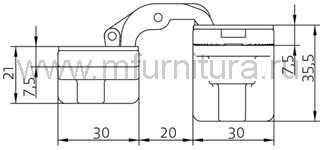

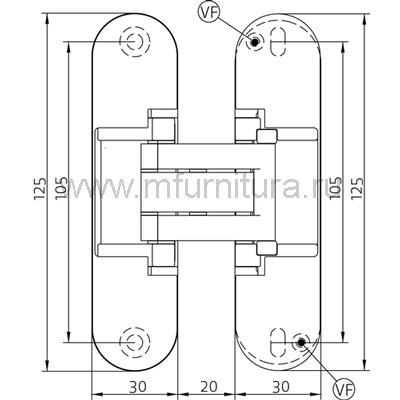

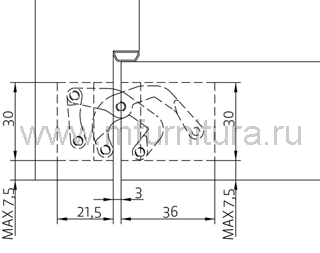

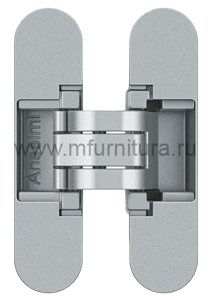

Скрытая петля. Арт. AN 172 3D |
Невидимая петля Anselmi. Для межкомнатных дверей толщиной 38-45 мм с глубиной фрезеровки в коробке 21 мм, нагрузкой до 60 кг и облицовкой панелями толщиной до 4 мм. Трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвет матовый хром |
Технические характеристики Нагрузка: 30 кг на петлю Высота: 125 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 30 мм Угол открывания: 180 градусов |
 |
|
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Прижим: -1мм + 1 мм |
|

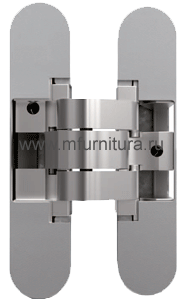

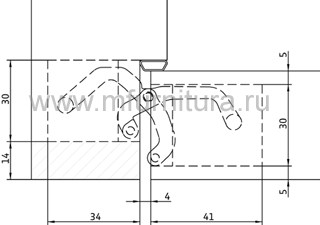

Скрытая петля. Арт. 515 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 40 мм трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвет матовый хром |

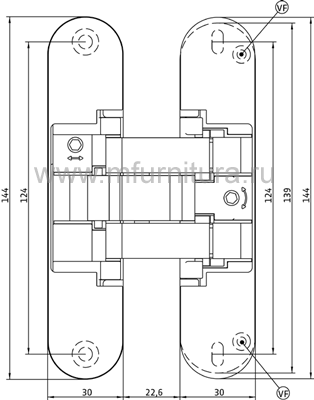

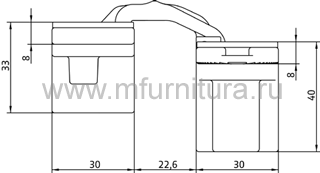

Технические характеристики Нагрузка: 20 кг на петлю Высота: 144 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 30 мм Угол открывания: 180 градусов |
 |
|
Регулировки Высота: + 2,5 мм – 2,5 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
|

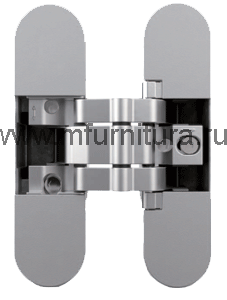

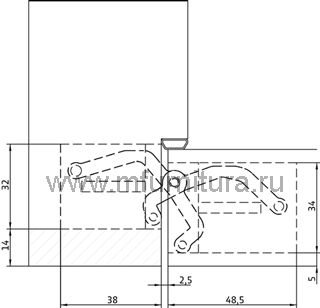

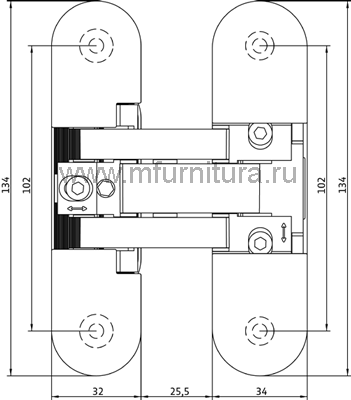

Скрытая петля. Арт. 501 |
Невидимая петля Anselmi. Материал – замак и элемент из пластика для дверей с минимальной толщиной 44 мм трехмерная регулировка Универсальная петля С крышкой, закрывающей винтики, в цвет петли. Цвет матовый хром |

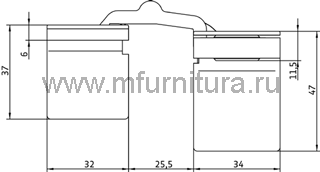

Технические характеристики Нагрузка: 20 кг на петлю Высота: 134 мм Ширина фрезеровки двери: 34 мм Ширина фрезеровки коробки: 32 мм Угол открывания: 180 градусов |
 |
|
Регулировки Высота: + 1 мм – 1 мм Боковая: - 1,5 мм + 1,5 мм Глубина: -1мм + 1 мм |
|

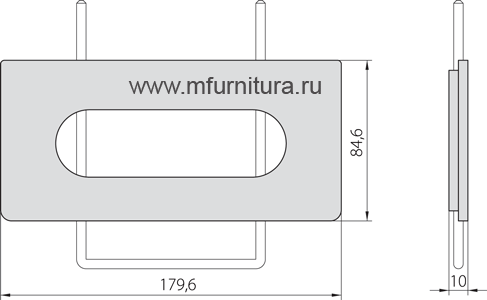

Шаблоны для скрытой петли 505 и 521 |
|
 |
|

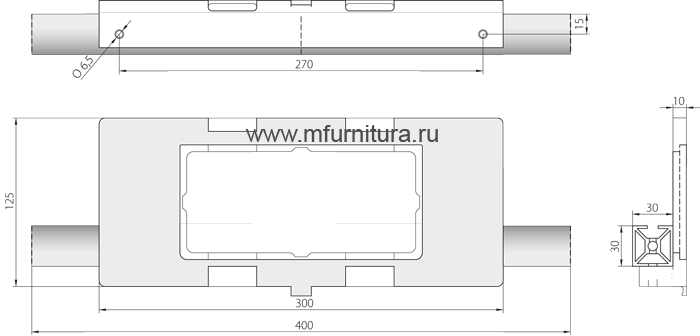

Комплект шаблонов для сверления отверстий на двери и коробке |
|

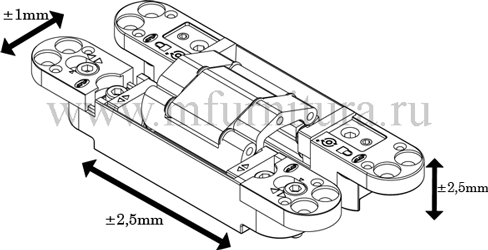

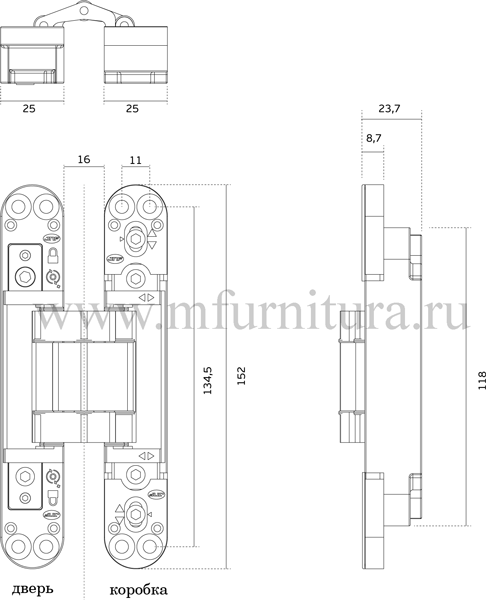

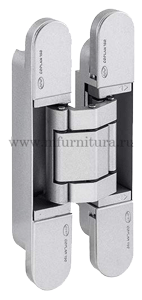

Скрытая петля. Арт. N.05.061 |
Технические характеристики Нагрузка до 60 кг на 3 петли Высота: 152 мм Ширина фрезеровки двери: 25 мм Ширина фрезеровки коробки: 25 мм Угол открывания: 180 градусов Трехмерная регулировка Универсальная петля С крышкой закрывающей винтики в цвет петли. Цвет матовый хром (RAL 9006) |
|
|||||||||
|
|||||||||||

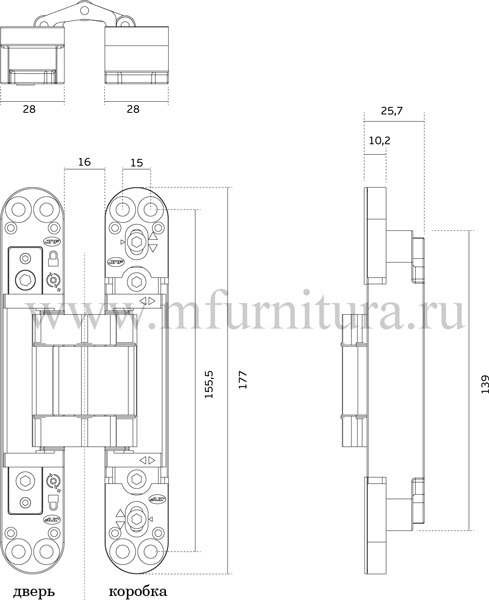

Скрытая петля. Арт. N.05.062 |
Технические характеристики Нагрузка до 90 кг на 3 петли Высота: 177 мм Ширина фрезеровки двери: 28 мм Ширина фрезеровки коробки: 28 мм Угол открывания: 180 градусов Трехмерная регулировка Универсальная петля С крышкой закрывающей винтики в цвет петли. Цвет матовый хром (RAL 9006) |
|
|||||||||
|
|||||||||||

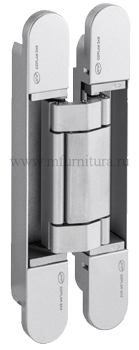

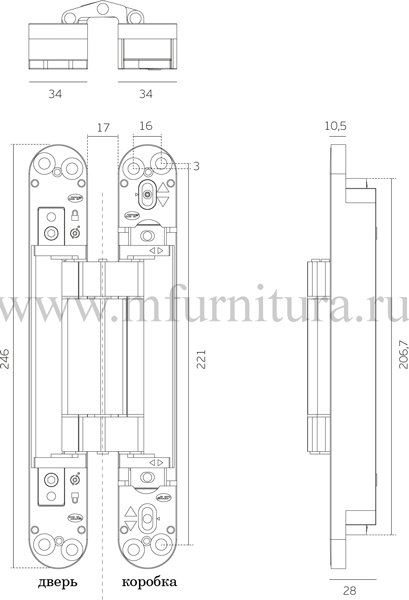

Скрытая петля. Арт. N.05.063 |
Технические характеристики Нагрузка до 160 кг на 3 петли Высота: 246 мм Ширина фрезеровки двери: 34 мм Ширина фрезеровки коробки: 34 мм Угол открывания: 180 градусов Трехмерная регулировка Универсальная петля С крышкой закрывающей винтики в цвет петли. Цвет матовый хром (RAL 9006) |
|
|||||||||
|
|||||||||||

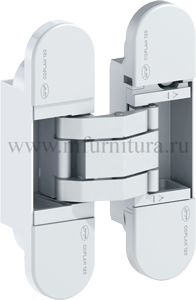

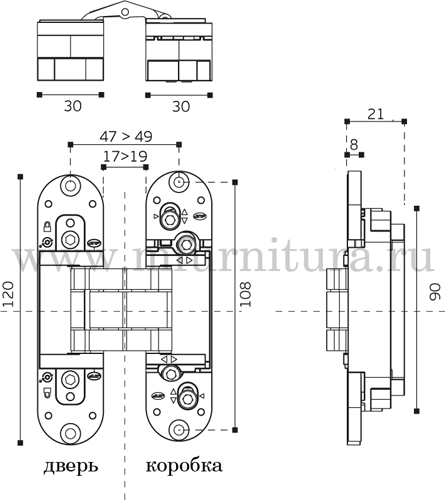

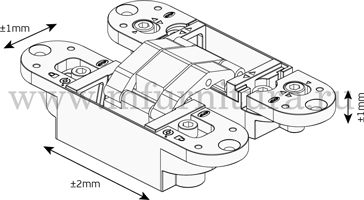

Скрытая петля. Арт. N.05.064 |
Технические характеристики Нагрузка до 60 кг на 3 петли Высота: 120 мм Ширина фрезеровки двери: 30 мм Ширина фрезеровки коробки: 30 мм Угол открывания: 180 градусов Трехмерная регулировка Универсальная петля С крышкой закрывающей винтики в цвет петли. Цвет матовый хром (RAL 9006) |
|
|||||||||
|
|||||||||||
