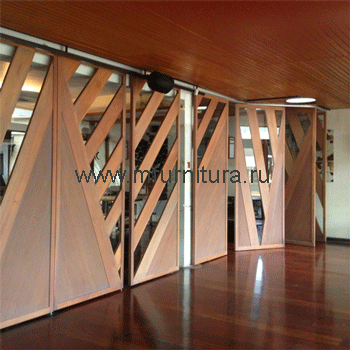

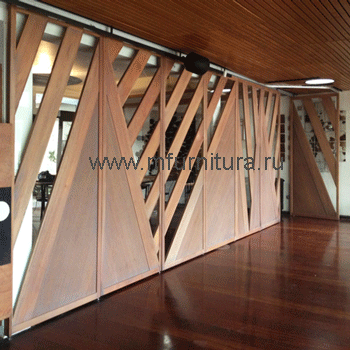

Система выдвижных стен из непрозрачных пористых материалов

Описание

Беспороговая система

Комплект для установки системы выдвижных стен из непрозрачных пористых материалов (т.е. это такие материалы к которым можно присверлить несущие механизмы с верхнего торца полотна – дерево и т.п.).

Для расчета необходимо знать точную ширину проема и предполагаемое количество створок (оптимальной шириной створки считается 800-1000мм.). Зная ширину проема и количество створок программа рассчитывает нужное количество элементов системы и длину каждого участка профиля.

Толщина полотна 25-80мм.

Вес полотна до 120 кг.

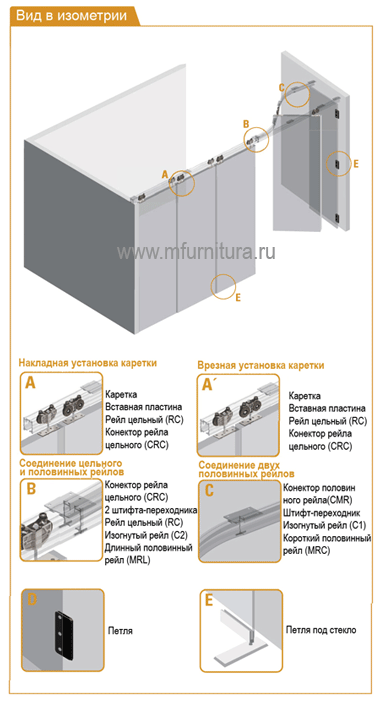

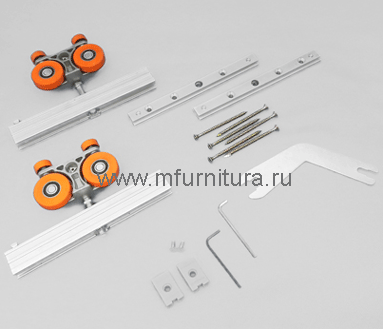

Базовый комплект:

  1. С1;С2- радиусные профиля.
  2. RC - Рэйл цельный.
  3. Центрирующие элементы.
  4. MRD; CMR; MPL – Рейл половинный.
  5. CRC –Коннекторы цельного рейла.
  6. CMR – Коннекторы половинного рейла.

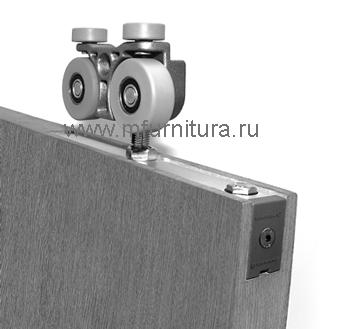

  7. Комплект роликовых механизмов.

Количество и длина позиций по пунктам 2;3;4;5;6;7 зависит от ширины проема и количества створок.

Фурнитура (петли) для распашного полотна в базовый комплект не входят.

Дополнительно

Один комплект стопоров - ограничителей хода роликовых механизмов в направляющей. Устанавливаются если полотна не имеют естественного ограничителя хода.

* Для фиксации полотен в пол рекомендуется врезка ригеля, задвижки ,защелки и т.п.

Увеличить

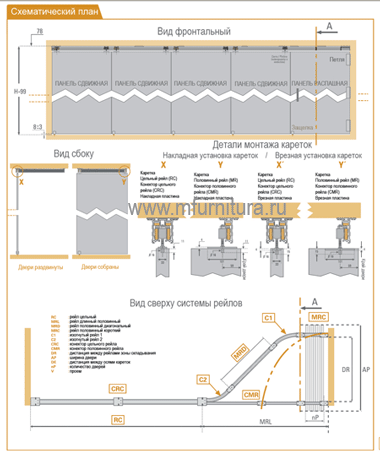

Используемые профиля

Цельный рейл RC

Цельный рейл RC. Стандартная длина 2м.,3м. Несущий рейл по которому работают механизмы в зоне перекрытия проема. Крепится на потолок при помощи коннектора CRC.

Для центровки рейлов используют втулки (в комплекте).


Половинный рейл MR

Половинный рейл MR. Стандартная длина 2м.,3м. Несущий рейл по которому работают механизмы в зоне парковки. Крепится на потолок при помощи коннектора CMR.

Для центровки рейлов используют втулки (в комплекте).

Коннектор цельного рейла CRC

Коннектор цельного рейла CRC. Присверливается к потолку. Для фиксации цельного профиля RC в коннекторе есть 4 фиксирующих винта.

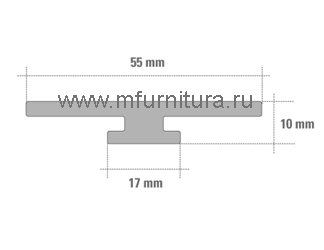

Коннектор половинного рейла CMR

Коннектор половинного рейла CМR . Присверливается к потолку. Для фиксации половинного профиля MR в коннекторе есть 2 фиксирующих винта.

Комплект изогнутых рейлов С1, С2

Комплект изогнутых рейлов С1,С2. В комплекте два рейла с наружной и внутренней дорожкой под ролик. Крепится на потолок при помощи коннектора половинного рейла CМR.

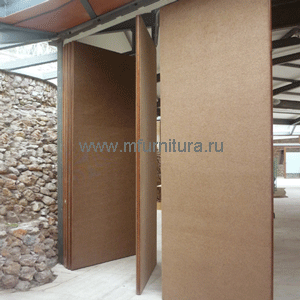

Комплект на распашное полотно

Распашное полотно устанавливается в зоне парковки. Может закрываться на ключ.
