Комплект механизма для стеклянных раздвижных дверей

Модель D-80 VD-SOFT

Технические характеристики



Беспороговая система

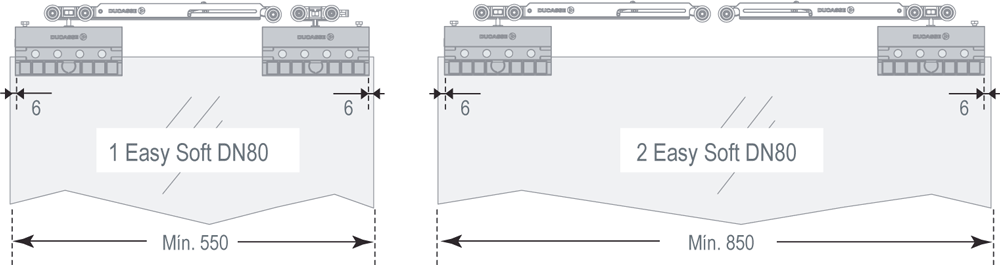

Четырехколесный механизм с фиксатором и доводчиком с комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. В комплекте один доводчик.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Premium, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца стекла min 53мм- max 60мм.

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.









Поводок для стеклянной раздвижной двери. Состав: пластик, алюминий

Ограничитель хода стеклянного полотна. Крепится на полу. Материал металл+резина.

Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-21

Алюминиевый профиль U-21

Алюминиевый профиль U-21 Алюминиевый профиль под механизмы серии D-80. Не анодированный. Длина 1,6м; 1,8м; 2м; 3,2м; 3,6м; 4м
FASCIA U-21 66
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

FASCIA U-21 120
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

CLAMP FASCIA
Алюминиевый профиль-декоративная планка зажимов для стекла. Устанавливается на 2 зажима по всей ширине стекла. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

FIXED PANEL WIDE TRACK
Алюминиевый профиль для верхней фиксации неподвижной стеклянной панели. Применяется с профилем U-21 и декоративным карнизом Fascia U-21. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

FIXED PANEL LOW TRACK
Алюминиевый профиль для нижней фиксации неподвижной стеклянной панели. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик.



Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
