Комплект механизма стеклянной раздвижной перегородки.

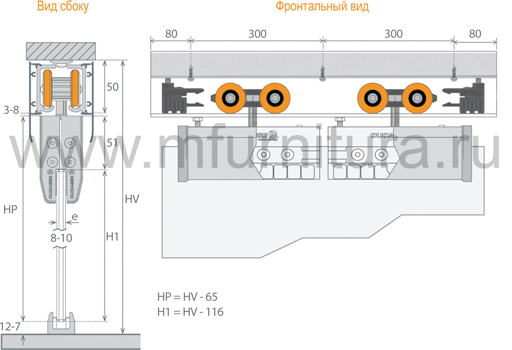

Модель D-150 VD

Технические характеристики

Беспороговая система

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Вес двери до 150 кг. Класс подшипника - Премиум.

Минимальная толщина стекла 8 мм, максимальная 10 мм.

Механизм D-150 VD используется с профилем U-150.

Стандартная длина профиля 2м; 3м; 6м.

Инструкция по сборке

Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-150

Алюминиевый профиль U-21

Алюминиевый профиль под механизмы серии D-150. Не анодированный. Длина 2м; 3,0м; 6,0м.
Алюминиевый профиль U-150 Recto

Алюминиевый профиль U-21

Анодированный профиль. Длина 3м.
Алюминиевый профиль U-150 с крыльями

Алюминиевый профиль U-21

Анодированный профиль. Длина 3м.
CENEFA U-150
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-150 по длине. Закрывает щель между верхним краем раздвижной двери и профилем U-150. Анодированное покрытие. Цвет серебро. Длина 2м, 3м. Опция.

CLAMP FASCIA
Алюминиевый профиль-декоративная планка зажимов для стекла. Устанавливается на 2 зажима по всей ширине стекла. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

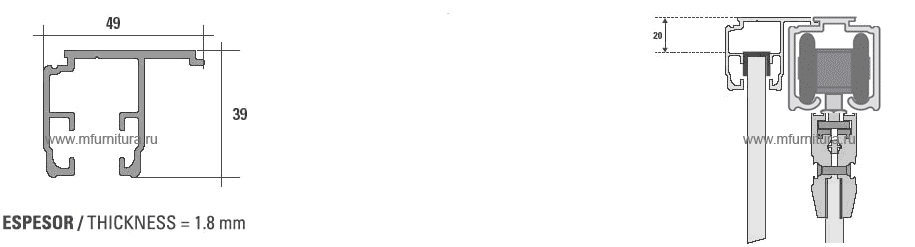

FIXED PANEL WIDE TRACK
Алюминиевый профиль для верхней фиксации неподвижной стеклянной панели. Применяется с профилем U-21 и U-150. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

FIXED PANEL LOW TRACK
Алюминиевый профиль для нижней фиксации неподвижной стеклянной панели. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

Поводок для стеклянной раздвижной двери. Состав: пластик, алюминий



Ограничитель хода стеклянного полотна. Крепится на полу. Материал металл+резина.


Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266

Ручки, замки для стеклянных раздвижных дверей можно выбрать в разделе сайта ручки для стеклянных раздвижных дверей
