Механизмы складных дверей

HANGING WHEEL SERIES

1

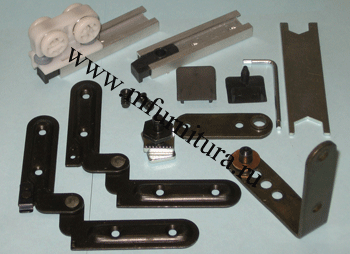

Механизмы складных дверей

Механизм дверь- книжка





Комплект механизма складных дверей включает в себя: основной ролик ведомой двери на шариковых подшипниках покрытые износоустойчивой резиной, петли врезные потайные 2 шт, нижная и верхняя опоры ведущей двери, поворотные оси нижней и верхней опоры, крепеж. Комплект расчитан на дверь из 2-х складывающихся частей.

Механизм дверь-книжка. Направляющая применяется такая же как и для вышеуказанных механизмов. Допустимая нагрузка 40 кг. Минимальная толщина двери 25мм. Позволяет устанавливать 2 полотна по 40 см шириной вместо одной двери или два обычных полотна (например входная в гостиную) в виде складывающейся двери. Ведущая часть (ближняя к косяку) двери крепится с низу и сверху (в пол и в направляющую), с другой стороны крепится петлями с ведомой частью двери (место сгиба). Другая сторона ведомой части двери крепится при помощи каретки роликов в направляющей. Таким образом отличительная особенность  данной модели - основная нагрузка приходится не на петли, а на ролик и дверь поэтому "не вырывается" из косяка двери.
Вся фурнитура по установке и инструкция в комплекте.

2

Механизмы складных дверей

Модель 328/2



Складная система (дверь-книжка)

Технические характеристики механизмов складных дверей

Модель механизма 328/2 предназначена для складывания двух полотен двери.

Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Минимальная толщина двери 20 мм, максимальная 40мм.

Нагрузка на комплект до 20 кг на створку.



Комплектация

  • каретка с установочной пластиной - 1 шт
  • верхний шарнир с установочным основанием - 1 шт
  • нижний шарнир - 1 шт
  • петли - 3 шт
  • винты
  • аксессуары

Инструкция по сборке

3

Механизмы складных дверей

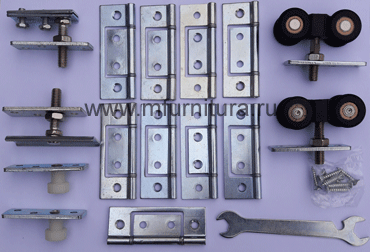

Модель 328/4

Складная система (дверь-книжка)

Технические характеристики механизмов складных дверей

Модель механизма 328/4 предназначена для складывания четырех полотен двери в одну сторону. Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Минимальная толщина двери 20 мм, максимальная 40мм.

Нагрузка на комплект до 20 кг на створку.



Комплектация

  • каретка с установочной пластиной - 1 шт
  • верхний шарнир с установочным основанием - 1 шт
  • нижний шарнир - 1 шт
  • петли - 9 шт
  • винты
  • аксессуары

Инструкция по сборке

Механизмы складных дверей. Модель 902 (Helaform, Финляндия)
4

Механизмы складных дверей

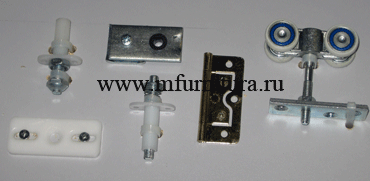

Модель 902



Описание модели 902



Модель механизма 902 предназначена для складывания двух полотен двери.

Первая панель (ближняя к косяку) крепится снизу к полу и сверху в направляющую. Другая сторона крепится петлями. Дальняя сторона второй панели крепится при помощи каретки роликов в направляющей. Основная масса второй панели приходиться на ролик.



Справочные данные механизмов складных дверей модели 902

  • шариковый подшипник
  • толщина панелей створок минимальная 20мм, максимальная 40мм
  • максимальная ширина панелей 60 см
  • нагрузка 25 кг на створку
  • установочные размеры в схеме

Комплектация

  • каретка с установочной пластиной - 1 шт
  • верхний шарнир с установочным основанием - 1 шт
  • нижний шарнир - 1 шт
  • петли - 3 шт
  • винты
  • аксессуары



Подробнее...

Механизмы складных дверей. Модель 904 (Helaform, Финляндия)
5

Механизмы складных дверей

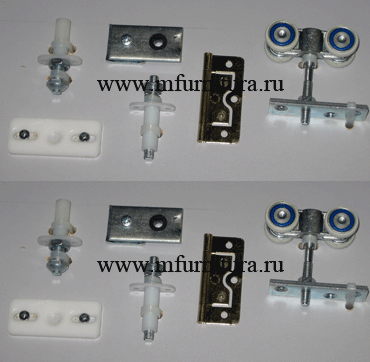

Модель 904



Описание модели 904



Модель механизма 904 предназначена для складывания четырех полотен двери. Две двери складываются в одну сторону две в другую.

Первая панель (ближняя к косяку) крепится снизу к полу и сверху в направляющую. Другая сторона крепится петлями. Дальняя сторона второй панели крепится при помощи каретки роликов в направляющей. Основная масса второй панели приходиться на ролик.



Справочные данные механизмов складных дверей модели 904

  • шариковый подшипник
  • толщина панелей створок минимальная 20мм максимальная 40мм
  • максимальная ширина панелей 60 см
  • нагрузка 25 кг на створку
  • установочные размеры в схеме

Комплектация



  • каретка с установочной пластиной - 2 шт
  • верхний шарнир с установочным основанием - 2 шт
  • нижний шарнир - 2 шт
  • петли - 6 шт
  • винты
  • аксессуары

Подробнее...

Механизмы складных дверей из Италии

Механизмы складных дверей. Модель 0133PB 2G

6

Механизмы складных дверей

Механизмы складных дверей

Модель 0133PB 2G

Описание модели 0133PB 2G



Модель механизма 0133PB2G предназначена для складывания двух полотен двери. Модель механизма складывающейся двери арт. 0133PB2G используется с направляющей длиной 1м. Модель механизма складывающейся двери арт. 0133PB15G используется с направляющей длиной 1,5м. Модель механизма складывающейся двери арт. 0133PB20G используется с направляющей длиной 2м. Можно приобрести отдельно направляющие длиной 1м и 2м.

Возможно использование двух полотен одинаковой ширины и двух полотен разной ширины (варианты установок смотри в схемах). Первая панель (ближняя к косяку) крепится с низу к полу и сверху в направляющую. Другая сторона крепится петлями с верхнего и нижнего торца панели. Дальняя сторона второй панели крепится при помощи каретки роликов в направляющей. Основная масса второй панели приходиться на ролик. Крепления панелей, петель, крепление каретки ролика утапливается в полотно. Таким образом уменьшается расстояние между верхним краем складывающейся двери и направляющей.



Справочные данные механизмов складных дверей модели 0133PB 2G

  • шариковый подшипник
  • толщина панелей створок минимальная 30 максимальная 40мм
  • нагрузка 15 кг на створку
  • установочные размеры в схеме
  • содержание комплекта см в комплектации

Комплектация

  • алюминиевый рейл - 1 шт
  • каретка с установочной пластиной - 1 шт
  • верхняя поворотная петля с фиксатором - 1 шт
  • нижняя поворотная петля с фиксатором - 1 шт
  • верхняя ось с деталями в сборе - 1шт
  • нижняя ось с деталями в сборе - 1шт
  • заглушка - 2шт
  • ключ регулировочный - 1шт

Подробнее...

Механизмы складных дверей. Модель SL-W40

7



Механизмы стеклянных складных дверей, перегородок

Механизмы складных дверей

Модель SL-W40

Описание модели SL-W40



Модель механизма SL-W40 предназначена для складывания 2,3,4,5,6 полотен двери. Нагрузка на одно полотно до 70 кг.

Первая панель (ближняя к косяку) должна быть в два раза меньше по ширине чем остальные двери (варианты установок смотри в схемах).



Подробнее...

Механизмы складных дверей. Модель T.SL-02

8



Механизмы стеклянных складных дверей, перегородок

Механизмы складных дверей

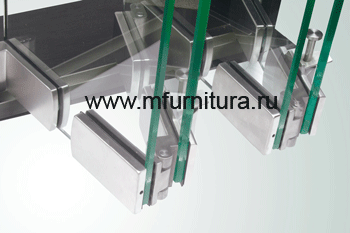

Модель T.SL-02

Описание модели T.SL-02



Модель механизма T.SL-20 предназначена для складывания четного количества полотен двери. Нагрузка на одно полотно до 40 кг.

Максимальная нагрузка на профиль в зоне парковки 200 кг. Для полотен высотой выше 2300 мм рекомендуется устанавливать дополнительные средние петли. При установке каждого зажима стекла или петли нужно сделать по два отверстия в каждом полотне под крепеж.



Подробнее...

Механизмы складных дверей. Модель 1133-1137
9



Механизмы складных дверей

Механизмы складных дверей

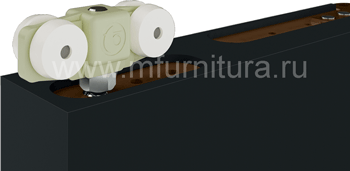

Модель 1133-1137

Описание модели 1133-1137



Модель механизма 1133-1137 предназначена для складывания двух полотен двери. Нагрузка на одно полотно до 15кг. Модель механизма складывающейся двери арт. 1133-1137 используется с направляющей арт. 2670 длиной 2м. Возможно использование двух полотен одинаковой ширины и двух полотен разной ширины (варианты установок смотри в схемах). Первая панель (ближняя к косяку) крепится с низу к полу и сверху в направляющую. Другая сторона крепится петлями с верхнего и нижнего торца панели. Дальняя сторона второй панели крепится при помощи каретки роликов в направляющей. Основная масса второй панели приходиться на ролик. Крепления панелей, петель, крепление каретки ролика утапливается в полотно. Таким образом уменьшается расстояние между верхним краем складывающейся двери и направляющей.



Подробнее...

Механизмы складных дверей. Модель 1138/1189

10

Механизмы складных дверей

Механизмы складных дверей

Модель 1138/1189

Описание модели 1138/1189



Модель механизма 1138/1189 предназначена для складывания 2,3,4,5,6 полотен двери. Нагрузка на одно полотно до 40 кг.

Первая панель (ближняя к косяку) должна быть в два раза меньше по ширине чем остальные двери (варианты установок смотри в схемах). Ограничение по весу в зоне парковки 140 кг.



Подробнее...

Механизмы складных дверей. Модель Folding wood

11

Механизмы складных дверей

Модель Folding wood

Описание модели Folding wood



Комплектующие для сборки складной перегородки состоящей из двух или четырех полотен. Нагрузка на полотно до 40 кг. Максимальная ширина полотна 800 мм. Максимальная высота полотна 3000 мм. Панели между собой соединены на скрытых петлях, что уменьшает щель между ними. Для полотен высотой выше 2300 мм рекомендуется устанавливать дополнительные петли.



Подробнее...

Механизмы складных дверей. Модель Folding
12

Механизмы стеклянных складных дверей, перегородок

Механизмы складных дверей

Модель Folding

Описание модели Folding



Комплектующие для сборки складной перегородки из стекла. Толщина стекла 10-12 мм.Нагрузка на полотно до 45 кг. Максимальная ширина полотна 700 мм. Максимальная высота полотна 3000 мм. Максимальная нагрузка на профиль в зоне парковки 200 кг. Для полотен высотой выше 2300 мм рекомендуется устанавливать дополнительные средние петли. При установке каждого зажима стекла или петли нужно сделать по два отверстия в каждом полотне под крепеж.



Подробнее...

Механизмы складных дверей DUCASSE

13

Механизмы складных дверей

Механизмы складных дверей

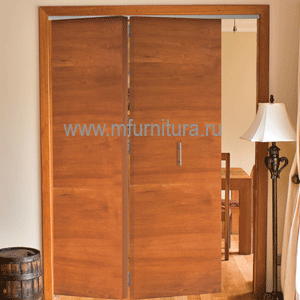

Модель D-80 PL 2

Складная система (дверь-книжка)

Технические характеристики механизмов складных дверей

Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Минимальная толщина двери 20 мм.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Нагрузка на комплект до 20 кг на створку.



Подробнее...

14

Механизмы складных дверей

Механизмы складных дверей

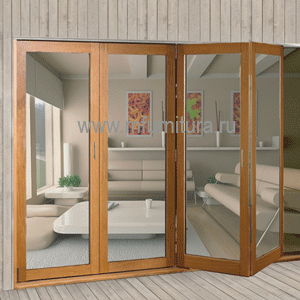

Модель D-80 PL 4

Складная система (дверь-книжка)

Технические характеристики механизмов складных дверей

Комплект механизмов для складывания четырех полотен в одну сторону.

Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Минимальная толщина двери 20 мм.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Нагрузка на комплект до 20 кг на створку.



Подробнее...

15

Механизмы складных дверей

Модель TAURO STD

Описание модели TAURO STD



Раздвижная система для деревянных складных дверей с нагрузкой до 50 кг.

Применение: разделение пространства внутри помещений.

Установка ролика может быть по краю двери или по центру, что дает больший выбор в конфигурации перегородки.

Совмещая различные имеющиеся готовые комплектации, можно получить различные варианты складной перегородки.

2Н Tauro STD – Базовый комплект

+2Н Tauro STD – Дополнительный комплект на 2 полотна

+1Н Tauro STD – Дополнительный комплект на 1 полотно

Гид Tauro STD – Дополнительный нижний поводок

Эту систему можно использовать для складывания в одну сторону, а так же в разные стороны проема используя такие же компоненты.

Система Tauro STD включает шарниры и петли из высококачественной нержавеющей стали с роликами, обеспечивающими ровное сложение и доступную регулировку.

Система Tauro STD прошла сертификацию в инженерном центре и имеет подтверждение соответствия стандартам UNE-EN 1527:2014



Справочные данные механизмов складных дверей модели STD

  • шариковый подшипник
  • толщина панелей створок минимальная 35 мм
  • максимальная ширина двери 400-900мм (зависит от веса полотен)
  • нагрузка 30-50 кг на панель (зависит от ширины полотен)
  • максимальная нагрузка на зону складывания 320 кг
  • установочные размеры в схеме



Подробнее...

16

Механизмы складных дверей

Механизмы складных дверей

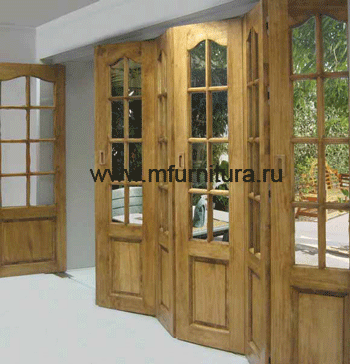

Модель TAURO PLMD-50

Описание модели TAURO PLMD-50



Комплект механизмов для складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый. Панели между собой соединены на скрытых петлях, что уменьшает щель между ними.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.





Справочные данные механизмов складных дверей модели PLMD-50

  • шариковый подшипник
  • толщина панелей створок минимальная 30 мм
  • максимальная ширина двери 750мм
  • нагрузка 50 кг на панель
  • максимальная нагрузка на зону складывания 300 кг
  • установочные размеры в схеме

Подробнее...

17

Механизмы стеклянных складных дверей, перегородок

Механизмы складных дверей

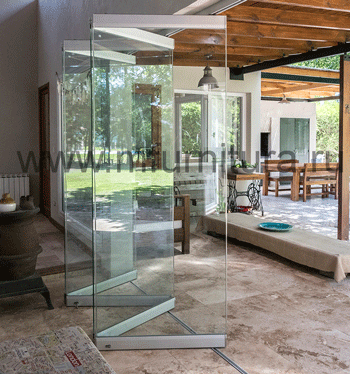

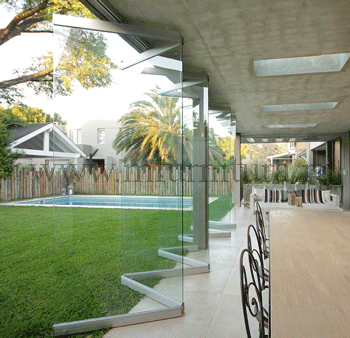

Модель TAURO PLVD-80

Описание модели TAURO PLVD-80



Комплект механизмов для стеклянных складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.



Справочные данные механизмов складных дверей модели TAURO PLVD-80

  • шариковый подшипник
  • толщина стекла 8-10 мм
  • максимальная ширина двери 750мм
  • нагрузка 80 кг на панель
  • максимальная нагрузка на зону складывания 300 кг
  • установочные размеры в схеме



Подробнее...

18

Механизмы складных дверей

Механизмы складных дверей

Модель PL-2550

Описание модели PL-2550



Модель механизма PL-2550 применяется для изготовления складных створок толщиной до 18мм.

Назначение - мебель, тонкие полотна дверей.

Модель механизма складывающейся двери PL-2550 используется с направляющей длиной 2м.





Справочные данные механизмов складных дверей модели PL-2550

  • шариковый подшипник
  • толщина панелей створок минимальная 18мм
  • нагрузка 25 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации

Комплектация

  • алюминиевый рейл - 1 шт
  • каретка - 1 шт
  • нижний роликовый гид - 1 шт
  • центральные петли - 4 шт
  • европетли - 5 шт
  • саморезы

Подробнее...
